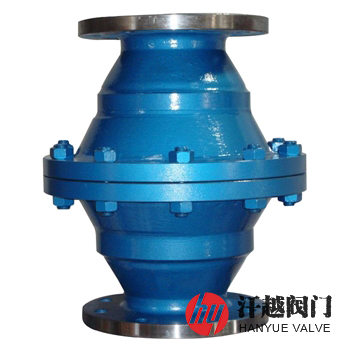

燃气阻火器产品概述
燃气阻火器是一种安装在输送和排放可燃气体的管道线路上，用以阻止传播火焰爆燃或爆轰通过的装置，它由阻火芯、外壳及附件构成，可以通过法兰与管道或设备连接，也可采用其它连接方式。阻火芯由不锈钢波纹带与平板带叠合卷制成圆盘状，制成阻火芯盘，装入阻火器外壳内，就将管道截面分割成许多小三角形截面，每一个三角形孔都是一个狭窄通道，当火焰通过时，就迫使管道中的火焰面通过这些狭窄通道，这些通道都满足淬熄直径的要求，于是火焰就在通过阻火芯时熄灭了。
燃气管道阻火器是利用波纹板之间狭缝间隙对管道中传播的亚音速、音速或超音速火焰具有淬熄作用的原设计制造的。它由一种能够通过气体的、具有许多细小通道或缝隙的金属材料组成。当火焰进入阻火器后，被阻火芯分成许多细小的火焰流，由于传热效应(气体被冷却)和器壁效应，使火焰流猝灭。本产品适用于防止可燃性气体因火花或外界火源引起的燃烧继续蔓延或在非正常情况下火焰于管道中的逆向传播，有效阻止火焰通过，从而保护输气管道及气体使用点的安全运行。
燃气阻火器部件材料
序号 | 零件名称 | 材料名称 | |||
1 | 上 壳 体 | WCB | CF8 | CF8M | CF3M |
2 | 外 壳 | WCB | CF8 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 双头螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
燃气阻火器性能规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 13347-2010 石油气体管道阻火器 | |||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、SH/T 3406、ASME B16.5等 | |||
检验验收 | GB/T 13347-2010 石油气体管道阻火器 | |||
工作温度 | -20℃ ~ 150℃ | |||
燃气阻火器外型尺寸
公称压力 PN(MPa) | 公称直径 DN(mm) | 尺寸(mm) | |||
D1 | D2 | H | H1 | ||
1.0 | 15 | 18×3.0 | 57×3.5 | 330 | — |
20 | 25×3.0 | 57×3.5 | 330 | — | |
25 | 32×3.5 | 73×4.0 | 365 | — | |
32 | 38×3.5 | 73×4.0 | 375 | — | |
40 | 48×3.5 | 89×4.0 | 375 | — | |
50 | 57×3.5 | 108×4.0 | 420 | — | |
65 | 73×4.0 | 133×4.5 | 485 | — | |
80 | 89×4.0 | 159×4.5 | 505 | — | |
100 | 108×4.0 | 219×6.0 | 555 | — | |
125 | 133×4.5 | 273×8.0 | 615 | — | |
150 | 159×4.5 | 325×8.0 | 665 | — | |
200 | 219×6.0 | 377×9.0 | 910 | — | |
250 | 273×8.0 | 480×10.0 | 1030 | — | |
300 | 325×8.0 | 529×10.0 | 1295 | — | |
350 | 377×9.0 | 630×12.0 | 1300 | — | |
1.6 | 15 | 18×3.0 | 57×3.5 | 330 | — |
20 | 25×3.0 | 57×3.5 | 330 | — | |
25 | 32×3.5 | 73×4.0 | 365 | — | |
32 | 38×3.5 | 73×4.0 | 375 | — | |
40 | 48×3.5 | 89×4.0 | 390 | — | |
50 | 57×3.5 | 108×4.0 | 425 | — | |
65 | 73×4.0 | 133×4.5 | 485 | — | |
80 | 89×4.0 | 159×4.5 | 520 | — | |
100 | 108×4.0 | 219×6.0 | 560 | — | |
125 | 133×4.5 | 273×8.0 | 620 | — | |
150 | 159×4.5 | 325×8.0 | 665 | — | |
200 | 219×6.0 | 377×9.0 | 960 | — | |
250 | 273×8.0 | 480×10.0 | 1070 | — | |
300 | 325×8.0 | 529×10.0 | 1295 | — | |
350 | 377×9.0 | 630×12.0 | 1350 | — | |
燃气阻火器结构图
如果你需订购我厂管道阻火器系列产品，咨询时烦请说明公称通径、公称压力、材质、法兰执行标准及法兰密封面形式等。本产品按阻火性能有阻爆燃型和阻爆轰型两种。我厂常规阻火芯件为不锈钢波纹板式，如果使用工况有特殊需求，咨询时请说明。
