全自动反冲洗过滤器产品介绍
全自动反冲洗过滤器是种根据其进出水口压差与设定值进行比较，当到达所设定的差压时或按工艺要求需要定时清洗时，能实现在线全自动反冲洗排污的过滤器。当它正常工作时，挡板处于开启状，排污阀为关闭状，水流由入口进入滤网内经滤孔过滤后由出口流出，而水中的污物被拦截在滤网内，随着过流量的增加，被截留在滤网内表面的堵塞物增多，过滤面积减少，从而导致过滤器进出口的压差逐渐增大，当它的差值到达所设定的差压时或按工艺要求需要定时清洗时，由差压开关或定时器发出信号，使控制系统自动进入反冲洗排污状态，此时，电机转动，经减速箱变速后带动挡板关闭，电动执行器控制排污阀开启，这样，水流从进水口进入后不得不从挡板前段的滤网穿过滤孔流向筒体内，进入筒体的水流再从挡板后段的滤网外侧流入内侧，从而将滤网上的污物冲掉，并经排污阀排出，整个冲洗过程系统可正常运行，无需停机。本产品也可通过远程终端连接电控箱来实现远距离遥控，无需人员值守，特适用于24小时连续运行的不能停机水系统。
全自动反冲洗过滤器部件材料
序号 | 部件名称 | 材料名称 | |||||
1 | 筒 体 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 异 径 管 | Q235B | Q235B | 304 | 304L | 316 | 316L |
3 | 法 兰 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 滤 网 | 304 | 304 | 304 | 304L | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PTFE、GRAPHITE | |||||
6 | 挡 板 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 排 污 阀 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
全自动反冲洗过滤器技术参数
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
连接法兰 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、ASME B16.5等 | |||||
检验试验 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
过滤精度 | 0.02mm ~ 16.0mm | |||||
全自动反冲洗过滤器外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 排污口 D(mm) | 流量 | 重量 KG | ||
A | L | H | |||||
2.5~25 (Class150)20 | 50 | 600 | 340 | — | 25 | 19 | — |
80 | 600 | 400 | — | 25 | 50 | — | |
100 | 680 | 470 | — | 40 | 80 | — | |
125 | 680 | 530 | — | 40 | 125 | — | |
150 | 750 | 610 | — | 50 | 180 | — | |
200 | 900 | 750 | — | 50 | 320 | — | |
250 | 1050 | 900 | — | 50 | 490 | — | |
300 | 1300 | 1100 | — | 65 | 710 | — | |
350 | 1450 | 1250 | — | 65 | 970 | — | |
400 | 1600 | 1350 | — | 65 | 1260 | — | |
450 | 1800 | 1500 | — | 100 | 1590 | — | |

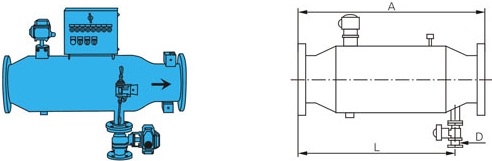

全自动反冲洗过滤器结构图
如果你需订购我厂自清洗过滤器产品，咨询时烦请提供型号数据，公称通径、公称压力、壳体和滤网材质及过滤精度等，本过滤设备可以根据用户不同需求，提供不同配置，以上提供的规格尺寸为常规数据，如需更高工作压力，更大规格尺寸请联系我厂技术部！
