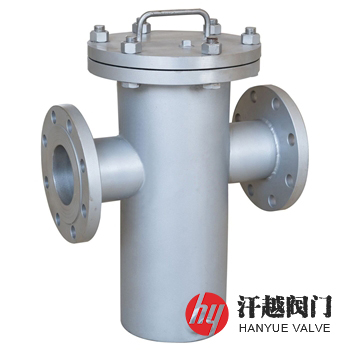

直通防内漏篮式过滤器产品概述
直通防内漏篮式过滤器是我厂为解决目前国内生产的篮式过滤器，由于内部结构简单，滤篮与筒体连接斜面密封不严，容易出现不同程度的渗漏，从而造成介质纯度达不到，直接影响产品的质量，也关系到经济的损失而设计制造的。本产品特别适合用在炼油、化工、化纤、食品、制药等，更不应出现过滤内漏现象的工况场合。
直通防内漏篮式过滤器进出口成同一水平线，进口管子直接伸入筒体内与滤篮相连接，管子的接口与滤篮的接口先加工成雄雌插口，端面嵌入O形环氟橡胶密封圈，组装时，将雄端推入雌口，对准密封环，然后将筒体内壁上的活动顶环扣紧，摧紧上盖调节螺丝，使整体稳固、严密杜绝渗漏。当过滤器到一定压差需要清洗时，先打开上盖，将活动顶环拉回原位，再将滤筒从雌口中推出、提取即可清洗，重新组装时，办法亦同。
直通防内漏篮式过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 筒 体 | Q235B | 20# | 304 | 316 | 316L |
2 | 接 管 | Q235B | 20# | 304 | 316 | 316L |
3 | 法 兰 | Q235B | 20# | 304 | 316 | 316L |
4 | 筒 体 盖 | Q235B | 20# | 304 | 316 | 316L |
5 | O 形 圈 | NBR/FPM | NBR/FPM | NBR/FPM | NBR/FPM | NBR/FPM |
6 | 滤 篮 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316L |
8 | 螺 母 | 30CrMoA | 30CrMoA | 304 | 316 | 316L |
9 | 放空螺塞 | 304 | 304 | 304 | 316 | 316L |
10 | 导淋堵头 | 304 | 304 | 304 | 316 | 316L |
直通防内漏篮式过滤器性能规范
公称压力PN | 16 | 25 | 40 | 20 | 50 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
法兰标准 | JB/T 82、GB/T 9115、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验验收 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
过滤精度 | 5目-500目 | ||||
直通防内漏篮式过滤器外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 放空口/导淋口 W1/W2(in) | |||
Φ | L | H1 | H2 | |||
10 ~ 40 (Class150)20 (Class300)50 | 50 | 219 | 535 | 110 | 270 | ½" |
65 | 273 | 589 | 130 | 300 | ½" | |
80 | 273 | 589 | 130 | 360 | ½" | |
100 | 300 | 616 | 150 | 420 | ¾" | |
125 | 300 | 616 | 220 | 520 | ¾" | |
150 | 350 | 668 | 256 | 608 | ¾" | |
200 | 500 | 816 | 370 | 906 | ¾" | |
250 | 550 | 866 | 500 | 1168 | ¾" | |
300 | 600 | 950 | 500 | 1200 | ¾" | |
350 | 650 | 1000 | 500 | 1219 | ¾" | |
400 | 700 | 1150 | 550 | 1349 | 1" | |
450 | 800 | 1246 | 650 | 1365 | 1" | |
500 | 900 | 1346 | 700 | 1432 | 1" | |

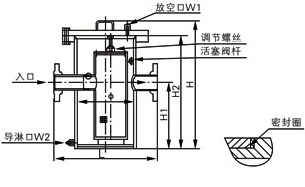

直通防内漏篮式过滤器结构图
如果你需订购我厂篮式过滤器产品，咨询时烦请提供型号数据，公称通径、公称压力、壳体材料、滤芯材质、过滤精度、法兰标准及法兰密封面形式等，本产品以30目的不锈钢丝网作为标准网，可拦截≥614μm粒径的固体颗粒，如过滤精度及滤筒材质有特殊要求，请详细注明。
