快开T型过滤器产品概述

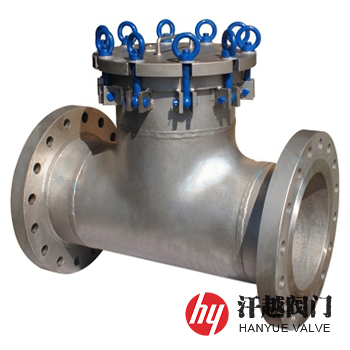

快开T型过滤器主要由三通、法兰、吊环快开盲板上盖和过滤网等组成，法兰通过电焊工艺焊装在三通的管口上组成壳体，壳体顶部通过法兰固定有快开盲板上盖，并在其之间设置有密封O型圈，盲板盖上设置固定锁环，固定锁环上通过螺纹连接有固定吊环，吊环快开盲板上盖与壳体之间设置有滤网，当流体进入置有一定规格过滤网后，其杂质被阻挡，而洁净的介质则由过滤器出口排出，当需要清洗时，只要按丝杠处螺纹的方向转动吊环，直至法兰与盲板盖完全分开，拉动盲板盖上的拉手移走上盖，将可拆卸的滤网取出，清洗或更换后重新装入即可，盲板上盖关闭前应彻底清除密封面、密封槽和O型密封圈及法兰上的污物，并涂抹防锈油脂。
快开T型过滤器安装和操作简单，设计了吊环快开机构，可快速开启盲板，使检修人员清洗或更换滤芯更加方便快捷、省时、省力，极大降低了高杂质含量应用中清洗或更换滤网的劳动强度，提高了生产效率。本产品应用范围广，可用于不同介质、不同过滤精度要求的工况，特别适用于管道流体比较脏，杂质多的工作环境。
快开T型过滤器零部件材料
序号 | 零件名称 | 材料名称 | |||||
1 | 壳 体 | 20 | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
2 | 法 兰 | A105 | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
3 | 上 盖 | Q235B | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
4 | 过 滤 网 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
6 | 滤 座 | Q235B | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
7 | 活接螺栓 | 35CrMo | 35CrMo | 35CrMo | 304 | 316 | 316 |
8 | 吊环螺母 | 30CrMo | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排放丝堵 | 304 | 304 | 304 | 304 | 316 | 316L |
快开T型过滤器技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-1991 | |||||
法兰标准 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
检验试验 | SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-1991 | |||||
过滤精度 | 0.02mm ~ 16.0mm | |||||
快开T型过滤器外型尺寸表
公称压力 PN(MPa) | 公称直径 DN(mm) | 尺寸(mm) | 排放口 B(in) | 有效过滤 面积(m2) | 倍数 | ||
L | L1 | L2 | |||||
1.6~2.5 (Class150) 2.0 | 50 | 281 | 149 | 250 | R½ | 0.00277 | 1.4 |
65 | 325 | 170 | 292 | R½ | 0.00421 | 1.3 | |
80 | 352 | 181.5 | 312 | R½ | 0.00552 | 1.1 | |
100 | 412 | 267 | 362 | R¾ | 0.00880 | 1.1 | |
150 | 539 | 259.5 | 464 | R¾ | 0.01696 | 1.0 | |
200 | 660 | 311 | 560 | R¾ | 0.03550 | 1.1 | |
250 | 761 | 350.5 | 636 | R¾ | 0.05290 | 1.1 | |
300 | 886 | 400 | 736 | R¾ | 0.06860 | 1.0 | |
350 | 955 | 441 | 812 | R¾ | 0.07200 | 0.8 | |
400 | 1025 | 469 | 864 | R¾ | 0.08300 | 0.7 | |
4.0~6.4 (Class300) 5.0 | 50 | 298 | 158 | 268 | R½ | 0.00277 | 1.4 |
65 | 337 | 179 | 304 | R½ | 0.00421 | 1.3 | |
80 | 370 | 195.5 | 330 | R½ | 0.00552 | 1.1 | |
100 | 432 | 225 | 382 | R¾ | 0.00880 | 1.1 | |
150 | 557 | 280 | 482 | R¾ | 0.01696 | 1.0 | |
200 | 678 | 332.5 | 578 | R¾ | 0.03550 | 1.1 | |
250 | 791 | 383 | 666 | R¾ | 0.05290 | 1.1 | |
300 | 918 | 437 | 768 | R¾ | 0.06860 | 1.0 | |
350 | 990 | 476 | 844 | R¾ | 0.07200 | 0.8 | |
400 | 1060 | 509 | 902 | R¾ | 0.08300 | 0.7 | |
快开T型过滤器主要结构图
如果你需订购我厂T型过滤器产品，咨询时烦请说明产品类型，产品设计制造标准，快开T型过滤器有直通式、正折流、反正流三种类型，公称通径、公称压力、法兰执行标准、滤网材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
