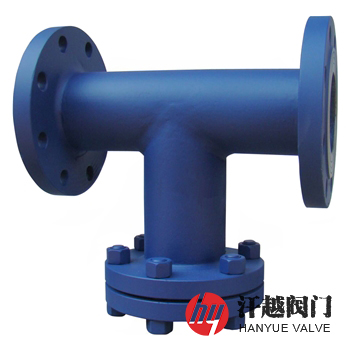

SRTIV4直流式T型过滤器产品介绍
SRTIV4直流式T型过滤器属管道过滤器，主要由壳体、过滤网、法兰、法兰盖及紧固件等部件组成，其安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该T型过滤器的过滤网材料主要有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。
SRTIV4直流式T型过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直安装时要求水流方向是自上而下，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。本产品设计与制造、检验及验收符合《石油化工泵用过滤器选用、检验及验收》SH/T 3411-1999标准。
SRTIV4直流式T型过滤器零部件材料
序号 | 零件名称 | 材料名称 | |||||
1 | 壳 体 | 20 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
2 | 法 兰 | A105 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
3 | 法 兰 盖 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
4 | 滤筒滤网 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 垫 片 | 聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环) | |||||
6 | 滤 座 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
7 | 螺 栓 | 35CrMoA | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排放堵头 | 304 | 304 | 304 | 304 | 316 | 316L |
SRTIV4直流式T型过滤器技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-2017 石油化工泵用过滤器选用、检验及验收规范 | |||||
法兰标准 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
检验验收 | SH/T 3411-2017 石油化工泵用过滤器选用、检验及验收规范 | |||||
过滤精度 | 0.02mm ~ 16.0mm | |||||
SRTIV4直流式T型过滤器外型尺寸表
公称压力 PN(MPa) | 公称直径 DN(mm) | 尺寸(mm) | 排放口 B(in) | 有效过滤 面积(m2) | 倍数 | ||
L | L1 | L2 | |||||
1.6~2.5 (Class150) 2.0 | 50 | 281 | 149 | 250 | R½ | 0.00277 | 1.4 |
65 | 325 | 170 | 292 | R½ | 0.00421 | 1.3 | |
80 | 352 | 181.5 | 312 | R½ | 0.00552 | 1.1 | |
100 | 412 | 267 | 362 | R¾ | 0.00880 | 1.1 | |
150 | 539 | 259.5 | 464 | R¾ | 0.01696 | 1.0 | |
200 | 660 | 311 | 560 | R¾ | 0.03550 | 1.1 | |
250 | 761 | 350.5 | 636 | R¾ | 0.05290 | 1.1 | |
300 | 886 | 400 | 736 | R¾ | 0.06860 | 1.0 | |
350 | 955 | 441 | 812 | R¾ | 0.07200 | 0.8 | |
400 | 1025 | 469 | 864 | R¾ | 0.08300 | 0.7 | |
4.0~6.4 (Class300) 5.0 | 50 | 298 | 158 | 268 | R½ | 0.00277 | 1.4 |
65 | 337 | 179 | 304 | R½ | 0.00421 | 1.3 | |
80 | 370 | 195.5 | 330 | R½ | 0.00552 | 1.1 | |
100 | 432 | 225 | 382 | R¾ | 0.00880 | 1.1 | |
150 | 557 | 280 | 482 | R¾ | 0.01696 | 1.0 | |
200 | 678 | 332.5 | 578 | R¾ | 0.03550 | 1.1 | |
250 | 791 | 383 | 666 | R¾ | 0.05290 | 1.1 | |
300 | 918 | 437 | 768 | R¾ | 0.06860 | 1.0 | |
350 | 990 | 476 | 844 | R¾ | 0.07200 | 0.8 | |
400 | 1060 | 509 | 902 | R¾ | 0.08300 | 0.7 | |
SRTIV4直流式T型过滤器主要结构图
如果你需订购我厂T型过滤器产品，咨询时烦请说明产品类型，T型过滤器有直通式、正折流、反正流三种类型，公称通径、公称压力、法兰执行标准、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
