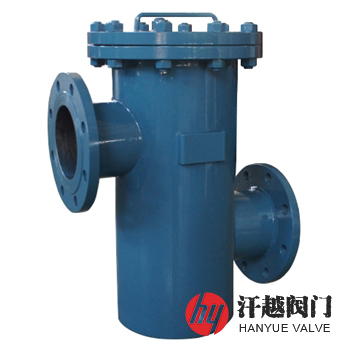

LPGG立式高低接管正滤式普通过滤器产品概述

　　LPGG立式高低接管正滤式过滤器主要用于油或其它介质为液体管道上，过滤流体中的较大固体杂质。管道在安装时通常会有其它杂物带入管内，在生产的原材料中也含有杂物，管中液体经过篮式过滤器时污物由过滤器收藏到滤篮中，在污物堆积到一定的程度(可通过压差判断)时打开壳盖清理滤网即可。我公司生产的本系列产品主要有：LPGG立式高低接管正滤式普通过滤器(直口网式)、LPGG立式高低接管正滤式普通过滤器(斜口网式)、LPGG(D)立式高低接管倒滤式普通过滤器(直口网式)、LPGG(D)立式高低接管倒滤式普通过滤器(斜口网式)。

　　LPGG立式高低接管正滤式普通过滤器设计与制造、检验及验收符合《JB/T 7538-2016管道用篮式过滤器》标准，其过滤芯滤筒用碳素结构钢热轧钢板或不锈钢冷轧钢板冲制而成。滤筒采用碳素结构钢热轧钢板时，整体镀锌钝化；滤筒采用不锈钢冷轧钢板时，进行酸洗钝化等表面处理。钢板化学成分及力学性能符合GB/T 710、GB/T 3280的规定。

LPGG立式高低接管正滤式普通过滤器部件材料

序号	部件名称	材料名称
1	筒体	Q235B	20#	S30408	S31608	S31603
2	高低接管	Q235B	20#	S30408	S31608	S31603
3	法兰	Q235B	20#	S30408	S31608	S31603
4	法兰盖	Q235B	20#	S30408	S31608	S31603
5	垫片	柔性石墨缠绕、聚四氟乙烯、带内外环金属缠绕垫
6	滤篮	304	304	304	316	316L
7	螺栓	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排放螺塞	304	304	304	316	316L

LPGG立式高低接管正滤式普通过滤器技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	JB/T 7538-2016 管道用篮式过滤器
法兰标准	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
检验试验	JB/T 7538-2016 管道用篮式过滤器
介质温度	-20℃ ~ 350℃

LPGG立式高低接管正滤式普通过滤器外型尺寸

设计压力 MPa	公称通径 DN	公称尺寸 NPS	尺寸(mm)
设计压力 MPa	公称通径 DN	公称尺寸 NPS	Φ	L	H1	H2
0.25 ~ 2.5	40	1 ½	108	300	300	180
	50	2	108	300	300	180
	65	2 ½	159	400	400	250
	80	3	194	450	430	250
	100	4	219	500	460	265
	125	5	273	660	610	400
	150	6	350	720	660	450
	200	8	400	800	800	540
	250	10	500	1000	1000	650
	300	12	600	1200	1100	750
	350	14	700	1300	1200	850
	400	16	800	1400	1400	900
	450	18	900	1500	1500	1000
	500	20	1000	1800	1600	1000
	600	24	1200	1900	1800	1200
	700	28	1400	2100	2200	1400
	800	32	1600	2300	2400	1500
	900	36	1800	2500	2600	1600
	1000	40	2000	2700	2800	1700
4.0 ~ 10.0	40	1 ½	108	350	300	180
	50	2	108	350	300	180
	65	2 ½	159	450	400	250
	80	3	194	500	430	250
	100	4	219	600	460	265
	125	5	273	700	610	400
	150	6	350	850	750	540
	200	8	400	900	950	650
	250	10	500	1100	1050	700
	300	12	600	1300	1200	800
	350	14	700	1400	1300	900
	400	16	800	1600	1500	1000
	450	18	900	1800	1600	1050
	500	20	1000	2000	1700	1100
	600	24	1200	2100	1950	1300

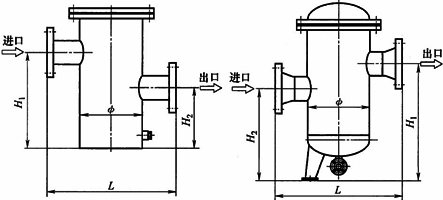

LPGG立式高低接管正滤式普通过滤器结构图

如果你需订购我厂篮式过滤器产品，咨询时烦请提供型号数据，如无法提供型号，烦请告知公称直径、公称压力、壳体材质、滤篮材质及过滤精度等，本产品按功能类别不同有普通式和快开式两种，以及按内部结构形式的不同有正滤式和倒滤式两种等，该过滤器接口与管道宜采用法兰连接，法兰标准按GB/T 9112~9124、GB/T 13402的规定，也可选用其他标准的法兰。
