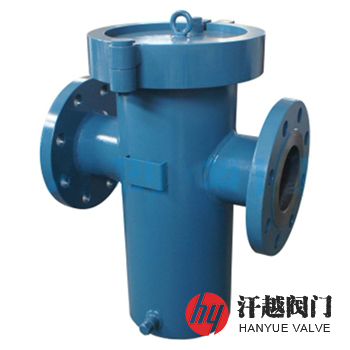

卡箍式快开盲板篮式过滤器产品概述
LPGK卡箍式快开盲板篮式过滤器是一种中筒法兰与上盖之间的连接采用卡箍或锁环快速启闭结构，清洗或更换滤篮时，只需用扳手转动锁紧环调节螺母，让锁环内径逐渐变大至大于盲板的外径时停止旋转，此时锁紧环与筒盖和筒体成分离状态，随后提升上盖并移动到壳体外，即可提出滤篮进行清理，处理完毕后，把滤筒重新放入筒体内，彻底清除密封面及上下压环内的污物后，涂抹防锈油脂，将盲板慢慢平行推入，到位后顺时针旋转锁环调节螺母，使上盖与中筒法兰推紧压实。
LPGK卡箍式快开盲板篮式过滤器是我厂主要针对需要频繁清洗或更换过滤芯，或连续生产需要快速切换过滤器的工况而研制的，其可在很短的时间内就可以打开壳体端盖，取出滤芯进行清理，然后又可很快的关闭端盖，上盖和筒体之间无联接螺栓，摒弃了繁琐的开闭方式，既大大降低了高杂质含量应用中清洗或更换滤蓝的劳动强度，又提高了生产效率。本产品可按用户需求定制，有直通式和高低接管式两种，对于封盖重量重，人工搬动困难的情况，可安装悬臂式机构。
卡箍式快开盲板篮式过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 筒 体 | 20# | S30408 | S30403 | S31608 | S31603 |
2 | 接 管 | 20# | S30408 | S30403 | S31608 | S31603 |
3 | 接管法兰 | Q235B | S30408 | S30403 | S31608 | S31603 |
4 | 盲 板 | Q235B | S30408 | S30403 | S31608 | S31603 |
5 | 中筒法兰 | Q235B | S30408 | S30403 | S31608 | S31603 |
6 | 滤 篮 | 304 | 304 | 304L | 316 | 316L |
7 | 锁紧螺栓 | 35CrMoA | 304 | 304 | 316 | 316 |
8 | 调节螺母 | 30CrMo | 304 | 304 | 316 | 316 |
9 | 排放螺塞 | 304 | 304 | 304L | 316 | 316L |
卡箍式快开盲板篮式过滤器性能规范
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
法兰标准 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验验收 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
过滤精度 | 0.02mm-16.0mm | ||||
卡箍式快开盲板篮式过滤器外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 排放螺塞 B(in) | |||
Φ | L | H | H1 | |||
0.25 ~ 2.5 (Class150)2.0 | 15 | 76 | 180 | 160 | — | R⅜ |
20 | 76 | 180 | 160 | — | R⅜ | |
25 | 76 | 185 | 160 | — | R⅜ | |
32 | 76 | 200 | 160 | — | R⅜ | |
40 | 108 | 260 | 170 | — | R½ | |
50 | 108 | 260 | 170 | — | R½ | |
65 | 140 | 330 | 240 | — | R½ | |
80 | 159 | 340 | 250 | — | R½ | |
100 | 219 | 400 | 300 | — | R¾ | |
125 | 273 | 480 | 360 | — | R¾ | |
150 | 273 | 500 | 420 | — | R¾ | |
200 | 325 | 560 | 530 | — | R¾ | |
250 | 426 | 660 | 640 | — | R¾ | |
300 | 457 | 750 | 840 | — | R¾ | |
350 | 508 | 810 | 920 | — | R¾ | |
400 | 559 | 900 | 950 | — | R1 | |
450 | 630 | 1000 | 1000 | — | R1 | |
500 | 720 | 1080 | 1050 | — | R1 | |
600 | 820 | 1180 | 1200 | — | R1 | |
700 | 920 | 1400 | 1360 | — | R1 | |
800 | 1020 | 1400 | 1500 | — | R1 | |
卡箍式快开盲板篮式过滤器结构图
订购篮式过滤器时请注明产品型号、公称直径、压力等级、壳体材质、滤芯材质、过滤精度、法兰标准及法兰密封面形式等。以上尺寸数据为常规通用型，如需其他规格尺寸，敬请来电说明。本产品在开启、关闭过程中，如发现盲板与中筒法兰密封面外圆不齐，需对盲板进行调整，松开锁紧螺栓，旋转调整螺母，使盲板与中筒法兰同心(外圆对齐)，拧紧锁紧螺栓，使其达到平行，密封完好。
