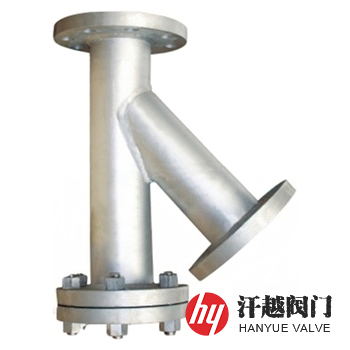

立式Y型过滤器产品概述
立式Y型过滤器主要由壳体、法兰、法兰盖、过滤网、排污丝堵及紧固件等零部件组成，其壳体由主管和斜管按45°或其他成Y型角度焊制而成，法兰盖安装在主管进口另一端。
立式Y型过滤器通常立式安装于介质流向发生Y型变化的阀门、泵、压缩机的入口或流量仪表前的管道上，用以过滤其固体杂质，以保护此类设备或仪表。
立式Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | |||
1 | 壳 体 | 20 | 15CrMo | 304 | 316L |
2 | 法 兰 | A105 | 15CrMo | 304 | 316L |
3 | 法 兰 盖 | 304 | 304 | 304 | 316L |
4 | 滤筒滤网 | 304 | 304 | 304 | 316L |
5 | 垫 片 | 聚四氟乙烯、柔性石墨缠绕垫、带内外环金属缠绕垫 | |||
6 | 挡 圈 | Q235B | 15CrMo | 304 | 316L |
7 | 螺 柱 | 35CrMoA | 25Cr2MoVA | 304 | 316 |
8 | 螺 母 | 30CrMoA | 35CrMoA | 304 | 316 |
9 | 排放螺塞 | 304 | 304 | 304 | 316L |
立式Y型过滤器技术规范
公称压力PN | 10 | 16 | 25 | 40 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
液体高压密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | |||
连接法兰 | JB/T 81～82、GB/T 9115～9119、HG/T 20592～20615、SH/T 3406等 | |||
检验试验 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | |||
过滤精度 | 0.02mm ~ 16.0mm | |||
立式Y型过滤器外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | |||
L | L1 | L2 | B | ||
16 ~ 40 (Class150) 20 (Class300) 50 | 50 | 325 | 85 | 210 | R ½ |
65 | 358 | 90 | 230 | R ½ | |
80 | 393 | 100 | 245 | R ½ | |
100 | 434 | 100 | 277 | R ¾ | |
125 | 497 | 115 | 330 | R ¾ | |
150 | 580 | 120 | 380 | R ¾ | |
200 | 678 | 140 | 450 | R ¾ | |
250 | 826 | 175 | 556 | R ¾ | |
立式Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供公称通径、公称压力、过滤精度等，本产品设计制造标准可按《SH/T 3411-1999石油化工泵用过滤器》、《HG/T 21637-2021化工管道过滤器》、《GB/T 14382-2008管道用三通过滤器》等，也可按用户需求定制。
