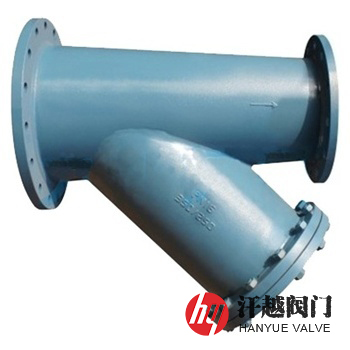

异径Y型过滤器产品概述
SRYII4、SRYII5异径Y型过滤器是一种连接端一头公称直径大，一头公称直径小的变径Y型过滤器，其中法兰连接的为入口法兰比出口法兰大一个或二个规格，如进料口为DN40，出料口则为DN32或DN25。本产品主要安装在进出口口径不一致的机械设备或者仪表前的管道上，过滤液体或气体介质中所含的固体杂质，从而保障生产正常进行。
SRYII4、SRYII5异径Y型过滤器壳体有整体铸造成型和焊接制作两种结构形式，其滤网采用不锈钢滤筒加丝网双层结构，滤筒若无具体要求，一般采用板厚小于或等于3mm的圆孔或方孔筛板卷制。本产品广泛应用于制冷设备、饮料食品、石油化工、城市供水等系统中，用于滤除水、油品、蒸汽、气体以及腐蚀性物料中所含的固态颗粒物。
异径Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 壳 体 | Q235B | 15Cr5Mo | 304 | 316 | 316L |
2 | 法 兰 | Q235B | 15Cr5Mo | 304 | 316 | 316L |
3 | 滤 筒 | 304 | 304 | 304 | 316 | 316L |
4 | 丝 网 | 304 | 304 | 304 | 316 | 316L |
5 | 垫 片 | 不锈钢缠绕柔性石墨、聚四氟乙烯、不锈钢金属环垫 | ||||
6 | 法 兰 盖 | Q235B | 15Cr5Mo | 304 | 316 | 316L |
7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
8 | 螺 母 | 35CrMo | 35CrMo | 304 | 316 | 316 |
9 | 排 放 口 | 304 | 304 | 304 | 316 | 316L |
异径Y型过滤器技术参数
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999 石油化工泵用过滤器选用、检验与验收 | ||||
法兰标准 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | ||||
检验验收 | SH/T 3411-1999 石油化工泵用过滤器选用、检验与验收 | ||||
过滤精度 | 10目 ~ 500目 | ||||
异径Y型过滤器外型尺寸
公称压力 PN(MPa) | 公称直径 DN1×DN2(mm) | 尺寸(mm) | 排放口 B(in) | 有效过滤 面积(m2) | ||
L | H1 | H | ||||
1.6-2.5 | 40×32 | 229/210 | 160 | 290 | R ½ | 0.0035 |
50×40 | 254/240 | 180 | 335 | R ½ | 0.0052 | |
80×50 | 318/310 | 250 | 436 | R ½ | 0.0110 | |
80×65 | 328/310 | 250 | 436 | R ½ | 0.0110 | |
100×65 | 380/370 | 280 | 540 | R ¾ | 0.0158 | |
100×80 | 380/370 | 280 | 540 | R ¾ | 0.0158 | |
150×100 | 480/490 | 360 | 710 | R ¾ | 0.0300 | |
200×100 | 658/600 | 450 | 890 | R ¾ | 0.0530 | |
200×150 | 660/600 | 450 | 890 | R ¾ | 0.0530 | |
250×200 | 850/850 | 665 | 1240 | R ¾ | 0.0830 | |
注：表中分子为法兰连接型式的尺寸，分母为对焊连接型式的尺寸。 | ||||||

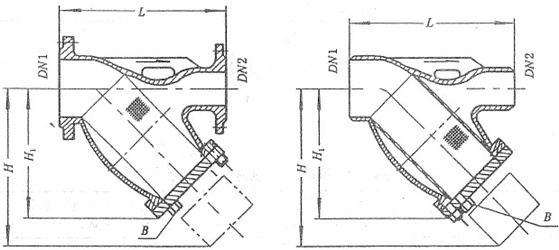

异径Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供型号数据，公称直径DN1×DN2(mm)、公称压力、壳体材质、过滤网材质及过滤精度、如果是法兰连接的，请说明法兰标准、法兰密封面形式等。
