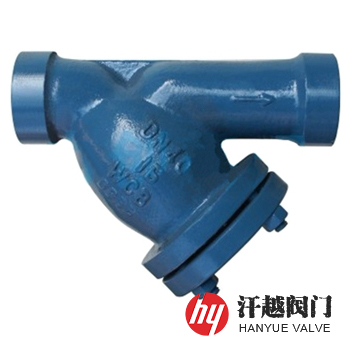

承插焊Y型过滤器产品概述
SRY承插焊Y型过滤器是我厂参照《GB/T 14382-2008管道用三通过滤器》标准设计制造的， 其端部连接形式为承插焊，它与管道、阀门以及其他设备焊接时是将它们的端部伸入到壳体的阶梯内进行焊接，焊后形成的是角焊缝，变形小，密封性能好，也没有打坡口和对口错边等问题，而且承插口有相应的补强作用。
SRY承插焊Y型过滤器主要由壳体、螺盖或螺栓盖、滤筒滤网及密封件等部件组成，其器体是整体铸造或锻造成型，也可由主管和斜管按45°角焊制而成。本产品接口端面为承插焊，通常适合安装在公称尺寸小于或等于50mm(DN≤50)的输送管路上，用于滤除职业性接触危害程度I级或II级介质中所含的固体颗粒物。
承插焊Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | |||||
1 | 壳 体 | Q235B | 20# | 15CrMo | 304 | 316 | 316L |
2 | 螺 盖 | A105 | A105 | 15CrMo | 304 | 316 | 316L |
3 | 滤 筒 | 304 | 304 | 304 | 304 | 316 | 316L |
4 | 滤 网 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 垫 片 | GRAPHITE | GRAPHITE | GRAPHITE | PTFE | PTFE | PTFE |
6 | 挡 圈 | Q235B | Q235B | 15CrMo | 304 | 316 | 316L |
承插焊Y型过滤器性能参数
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 14382-2008 管道用三通过滤器 | |||||
连接端部 | 按GB/T 14383、ASME B16.11或订货合同的规定 | |||||
检验验收 | GB/T 14382-2008 管道用三通过滤器 | |||||
过滤精度 | 0.02mm ~ 16.0mm | |||||
承插焊Y型过滤器外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | |||||
D(系列I) | D(系列II) | L | L1 | H | H1 | ||
16 ~ 40 | 15 | 21.8 | 18.5 | 100 | 30 | 58 | 99 |
20 | 27.4 | 25.5 | 110 | 30 | 74 | 127 | |
25 | 34.2 | 32.5 | 130 | 50 | 90 | 150 | |
32 | 42.9 | 38.5 | 160 | 50 | 98 | 163 | |
40 | 48.8 | 45.6 | 180 | 60 | 122 | 203 | |
50 | 60.8 | 57.8 | 200 | 70 | 146 | 243 | |
(Class150)20 | 15 | 21.8 | 21.8 | 100 | 30 | 58 | 99 |
20 | 27.4 | 27.4 | 110 | 30 | 74 | 127 | |
25 | 34.2 | 34.2 | 130 | 50 | 90 | 150 | |
32 | 42.9 | 42.9 | 160 | 50 | 98 | 163 | |
40 | 48.8 | 48.8 | 180 | 60 | 122 | 203 | |
50 | 60.8 | 60.8 | 200 | 70 | 146 | 243 | |

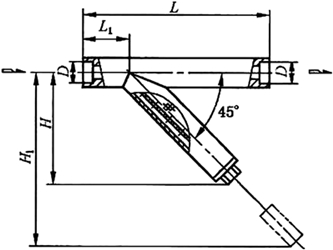

承插焊Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供公称通径、公称压力、过滤精度等，本产品有铸造体和焊制件两种，也可按用户需求定制。
