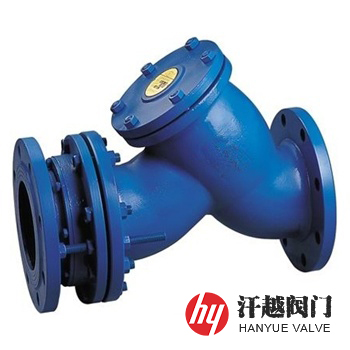

Y型拉杆伸缩过滤器产品介绍
YSTF拉杆伸缩Y型过滤器是一种由壳体、滤芯、壳盖、伸缩装置及紧固件等组成的结构长度可调的Y型拉杆伸缩过滤器，其在壳体的流体入口或者出口端的法兰盘上连接有伸缩装置，且通过螺栓固定，当需要增加或减小长度尺寸时，只需松开螺栓，通过拉伸或压缩伸缩套实现目标尺寸后，然后再锁紧螺栓以固定伸缩套和过滤器即可。本产品不仅结构简单，流阻小，安装长度可调，装卸方便，提高工作效率，还能使管道不受热胀冷缩引起的挤压或拉伸导致管道的变形及破裂，起保护管道作用，通常安装于水力控制阀及精密易堵的机械设备的入口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。
Y型拉杆伸缩过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 壳 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 壳 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 滤 芯 | 304 | 304 | 304L | 316 | 316L |
4 | 垫 片 | 不锈钢缠绕柔性石墨、聚四氟乙烯、不锈钢金属环垫 | ||||
5 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
6 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
7 | 伸缩接头 | Q235B | 304 | 304L | 316 | 316L |
Y型拉杆伸缩过滤器技术规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
过滤精度 | 10目-500目 | ||||
Y型拉杆伸缩过滤器外型尺寸
公称压力 PN | 公称尺寸 DN | 尺寸(mm) | 排污口 B | |||
L | L1 | H | H1 | |||
6 ~ 25 (Class150)20 | 50 | 300±12 | — | 105 | — | R¾ |
80 | 380±15 | — | 175 | — | R¾ | |
100 | 430±15 | — | 200 | — | R¾ | |
150 | 550±15 | — | 260 | — | R¾ | |
200 | 650±25 | — | 300 | — | R¾ | |
250 | 775±25 | — | 380 | — | R¾ | |
300 | 900±25 | — | 410 | — | R¾ | |
350 | 1020±30 | — | 480 | — | R¾ | |
400 | 1150±30 | — | 540 | — | R¾ | |

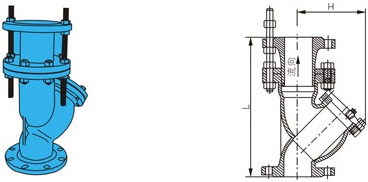

Y型拉杆伸缩过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供型号数据，公称通径、公称压力、壳体材质、滤芯材质及过滤精度、如果是法兰连接的，请说明法兰标准、法兰密封面形式等，本产品我公司可按客户需求承接定制。
