电动高压闸阀工作原理（图）
Writer： admin Time：2020-05-29 14:23 Browse：℃
电动高压闸阀工作原理：
电动高压闸阀依靠电动装置转动，带动阀杆旋转，上升则开启，下降则关闭的原理，属整体直通铸造(锻造)阀，由高压闸阀与电动闸阀执行器组成，中部采用阀盖连接，阀体材料为铬钼钒钢，密封圈材料有低碳钢或者柔性石墨316丝（网），在高温高压工况下具有良好的密封性能，电动高压闸阀适用于工作压力在10MPa~25MPa，温度≤550℃的介质工况当中，广泛应用于水、蒸汽、油品、过热蒸汽的管道上。
电动高压闸阀标准规范：
电动高压闸阀标准规范：
|
结构长度：GB/T12221
法兰尺寸：JB79
检验与试验：JB/T9092
碳钢：GB/T12229
不锈钢：GB/T12230
防护等级：IP55(可定制IP67)
隔爆标志：ExdⅡBT4
环境温度：-20～+60℃
环境湿度：≤90% |

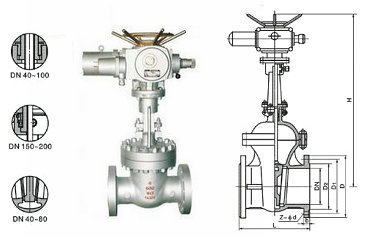

 电动高压闸阀结构图 |
电动高压闸阀结构特点：
1·阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，使用安全可靠。
2·阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封.此结构维修方便，节约费用，阀瓣互换性较好。
3·阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
4·阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
5·电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。
- 阀门型号：Z941Y，Z941W
- 通径规格：DN50～DN600
- 结构形式：直通式
- 阀体材质：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公称压力：PN100-PN250
- 适用温度：-29℃～550℃
- 应用范围：油品、蒸汽、石油、化工、火力电站
- 产品特点：使用安全可靠，硬度高，抗擦伤，耐腐蚀，使用寿命长
电动高压闸阀技术参数：
| 公称通径 | DN50～DN600（mm） |
| 公称压力 | PN10-25.0Mpa |
| 连接方式 | 法兰式，焊接式 |
| 控制方式 | 电动控制（电源驱动） |
| 温度范围 | -29℃～550℃ |
| 电源电压 | 交流380V（或220V），50Hz（可定制60Hz） |
| 阀体材质 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 手动功能 | 可配手轮 |
