防爆电动截止阀工作原理（图）
Writer： admin Time：2020-05-28 17:51 Browse：℃
防爆电动截止阀工作原理：
防爆电动截止阀是通过电动执行器转动，带动阀塞上升，开启，下降关闭，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关闭截阀门的力比开启截阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

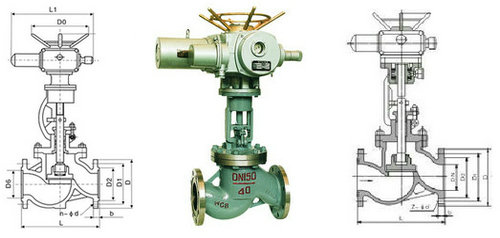

防爆电动截止阀结构图
防爆电动截止阀适用于易燃易爆的工况场合当中，主要由防爆型电动执行装置与截止阀组合而成，依靠电源驱动来开启或关闭阀门。防爆型电动截止阀防护等级为IP68，执行器性能符合JB/T8528-1997技术条件的规定，适用于蒸汽、油品管道上，具有耐高温、操作功能强、安全系数高、性能稳定等特点。
- 阀门型号：J941H，J941Y，J941W
- 通径规格：DN50～DN250
- 结构形式：直通
- 阀体材质：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公称压力：PN16-PN160
- 适用温度：-29℃-550℃
- 应用范围：蒸汽、油品、可燃气体、煤矿、冶金
- 产品特点：耐高温、操作功能强、安全系数高、性能稳定等
防爆电动截止阀性能规范：
| 实验压力 | 公称压力16. 20. 25. 32(MPa) |
| 强度试验 | 24.0 30.0 37.5 48.0 |
| 密度实验 | 17.6 22.0 27.5 35.2 |
| 工作温度 | ≤550℃ |
| 适用介质 | 水、蒸汽、油品、腐蚀性介质 |
防爆电动截止阀零件材料：
| 1 | 阀体 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 | 阀芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 | 阀杆 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 阀盖 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 | 填料 | 柔性石墨、PTFE |
| 6 | 填料压盖 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
