电动高压截止阀工作原理（图）
Writer： admin Time：2020-05-28 11:21 Browse：℃
电动高压截止阀工作原理：
电动高压截止阀启闭是通过电动执行装置运转，带动塞形阀瓣从而达到开启或者关闭，又称电站截止阀，适用于火力电站各种系统的管路上，切断或接通管路介质。与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。电动高压截止阀采用对焊的连接方式与管道进行焊接，适用于公称压力为PN16～32MPa，工作温度≤550℃的高温高压工况场合中，主要用于钢铁、化工 、冶金 、火力电站等各种系统的管路中，做切断或接通管路介质，除就地操作外，还可进行远距离操作。
电动高压截止阀性能特点：
1、高压电动截止阀采用压力自紧式密封，阀体支管两端为焊接连接。
2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
|
电动高压截止阀设计标准：
设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61
压力与温度基准 JB/T3595 ANSI B16.34
|

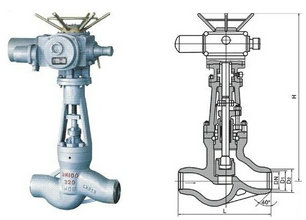

 电动高压截止阀结构图 |
电动高压截止阀参数：
| 公称压力 | PN16.0-32.0Mpa |
| 公称通径 | DN10-DN100 |
| 阀体形式 | 高压锻造阀 |
| 阀芯形式 | 柱塞式 |
| 主要材质 | 铸钢、铬钼钢、不锈钢 |
| 适用温度 | -29℃-550℃ |
| 连接形式 | 焊接式 (对焊、承插焊) |
| 应用行业 | 石油、化工、制药、化肥、电力行业等 |
电动高压截止阀性能规范：
| 实验压力 | 公称压力(MPa)16. 20. 25. 32 |
| 强度试验 | 24.0 30.0 37.5 48.0 |
| 密度实验 | 17.6 22.0 27.5 35.2 |
| 工作温度 | ≤550℃ |
| 适用介质 | 水、蒸汽、油品、腐蚀性介质 |
