自力式压差调节阀工作原理（图）
Writer： admin Time：2020-07-29 09:34 Browse：℃
自力式压差调节阀工作原理：
自力式（差压上升阀关）控制阀，自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀关闭。
自力式压差调节阀概述：
自力式压差调节阀主要由控制阀、执行器和一个设定压力的弹簧组成，分为差压上升阀关和压差上升阀开两种形式，无需外加能源，利用工艺管道中介质的压力变化，与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质，可用于各种油品、化学品、液体储罐气封。
自力式压差调节阀特点：
自力式压差调节阀无需外部能源，利用管道自身压力调节，节约能源，系统简单成本低，可用于无电、无气的场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高等优点，通过组合件，可以进行多项组合控制。
- 阀门型号：ZZCP
- 通径规格：DN15～DN250mm
- 结构形式：直通铸造阀
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN10、PN16
- 适用温度：≤150℃
- 应用范围：非腐蚀性的液体、气体和蒸汽等介质
- 产品特点：具有压力平衡功能，灵敏度高等优点
| 技术参数 | |||
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | ||
| 公称压力 | PN1.0、1.6MPa | ||
| 法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) | ||
| 阀体材料 | 铸钢(ZG230-450)、铸不锈钢 | ||
| 阀芯材料 | 硬密封：不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) | ||
| 软密封：不锈钢镶嵌橡胶圈 | |||
| 压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) | ||
自力式压差调节阀流量系数：
| 额定流量系数、噪音衡量系数、允许压差 | ||||||||||||||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 额定流量系数KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 450 | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差( Mpa) | PN10 | 1.0 | 1.5 | 1.2 | 1.0 | |||||||||
| PN16 | 1.6 | |||||||||||||

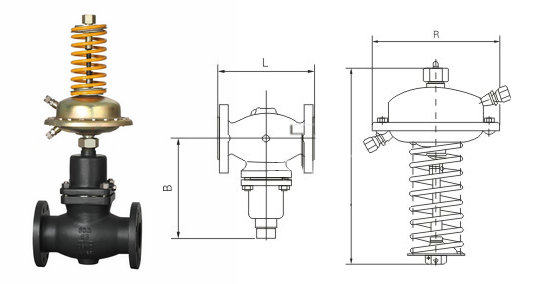

自力式压差调节阀结构组成：
| 结构简图 | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 阀体 | 阀座 | 阀轴 | 阀盖 | 膜盖 | 膜片 | 弹簧 | 调节螺母 | 导压管 | 平衡膜片 | 充注阀 |
