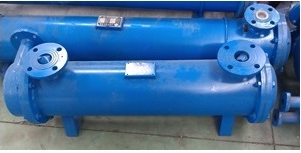

2LQFW型冷却器工作原理(图)

Writer: admin Time:2020-09-11 15:29 Browse:

2LQFW型冷却器 工作原理:

列管式冷却器的热介质是由筒体上的接管进口,顺序经各折流通道,曲折地流至接管出口。而冷却介质则采用双管程流动,即冷却介质由进水口经分水盖进入一半冷却管之后,再从回水盖流入另一半冷却管进入另一侧分水盖及出水管。冷却器介质在双管程流过程中,吸收热介质放出的余热由出水口排出,使工作介质保持额定的工作温度。

2LQFW型冷却器 型号说明:

2LQFW型冷却器型号说明

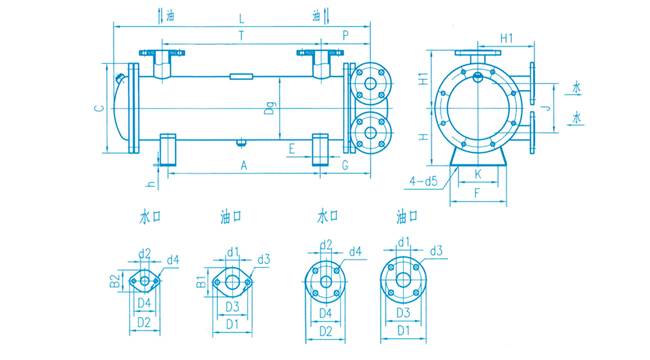

2LQFW型冷却器 示意图:

2LQFW型冷却器示意图

型号 A0.5F A0.65F A0.8F A1.0F A1.2F A1.46F A1.7F A2.1F A2.5F A3.0F A3.6F A4.3F A5.0F A6.0F A7.2F A8.5F A10F A12F A14F A16F
换热面积 0.5 0.65 0.8 1.0 1.2 1.46 1.7 2.1 2.5 3.0 3.6 4.3 5.0 6.0 7.2 8.5 10 12 14 16
A 345 470 595 440 565 690 460 610 760 540 665 815 540 690 865 575 700 875 875 875
K 90 90 90 104 104 104 120 120 120 140 140 140 170 170 170 230 230 230 230 230
E 40 40 40 40 45 45 50 50 50 55 55 55 60 60 60 65 65 65 65 65
F 140 140 140 160 160 160 180 180 180 210 210 210 250 250 250 320 320 320 320 320
d5 11 11 11 14 14 14 14 14 14 14 14 14 14 14 14 18 18 18 18 18
Dg 14 114 114 150 150 150 186 186 186 219 219 219 245 245 245 325 325 325 325 325
H 115 115 115 140 140 140 165 165 165 200 200 200 240 240 240 280 280 280 280 280
J 42 42 42 47 47 47 52 52 52 85 85 85 95 95 95 105 105 105 105 105
H1 95 95 95 115 115 115 140 140 140 200 200 200 240 240 240 280 280 280 280 280
L 545 670 790 680 805 930 740 890 1040 870 995 1145 920 1070 1245 1000 1125 1300 1300 1527
G 100 100 100 115 115 115 140 140 140 175 175 175 205 205 205 220 220 220 220 220
P 93 93 93 105 105 105 120 120 120 170 170 170 190 190 190 210 210 210 210 210
T 357 482 607 460 585 710 500 650 800 565 690 840 570 720 895 590 715 890 890 1038
C 186 186 186 220 220 220 270 270 270 308 308 308 340 340 340 406 406 406 406 406
法兰 椭圆 圆形
d1 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 80 80 80 80 80
D1 90 90 90 100 100 100 118 118 118 160 160 160 180 180 180 195 195 195 195 195
D3 65 65 65 75 75 75 90 90 90 125 125 125 145 145 145 160 160 160 160 160
d3 11 11 11 11 11 11 14 14 14 18 18 18 18 18 18 8*ø18 8*ø18 8*ø18 8*ø18 8*ø18
d2 20 20 20 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 65 65
D2 80 80 80 90 90 90 100 100 100 145 145 145 160 160 160 180 180 180 180 180
D4 55 55 55 65 65 65 75 75 75 110 110 110 125 125 125 145 145 145 145 145
d4 11 11 11 11 11 11 11 11 11 18 18 18 18 18 18 18 18 18 18 18
重量(kg) 30 33 36 47 51 54 60 70 76 110 119 130 145 161 176 215 231 250 210 270

2LQFW型冷却器 水垢的清洗:

1、物理清洗办法:固定管板式的可以用水泵刷子冲洗,如果是抽芯式即浮头式的即可把管束抽出来冲洗;
2、化学清洗:方法当积垢由疏松变为致密、硬质后,采用机械 清洗方法己达不到清垢目的,此时宜采用酸洗的方法。盐酸不用预热就能容易地溶解碳酸钙和碳酸镁水垢,因此酸洗液一般为常温盐酸溶液。酸洗虽然能很好的疏松水垢和恢复冷却器表面的正常状态,但盐酸对冷却铜管有腐蚀作用。为了保护冷却器管壁不受盐酸的侵蚀,在酸洗液内必须加入添加剂,即强烈地迟滞金属溶解过程的物质。我们选用的添加剂为苯骈三氮唑,即BC-801水稳定剂,使用浓度为3%左右。根据经验,若能够按时进行机械清洗,酸洗可2a--3a进行1次;反之,需每年进行1次酸洗。
【使用注意】
冷却器投用后,操作人员应定期对换热器进行巡回检查,判断其是否运行正常。
(1)检查工艺参数,严禁超温、超压运行。
(2)检查隔槽、大锅、接口法兰有无泄漏。
(3)检查基础支座的稳固情况。
(4)检查冷却器及管线的振动情况。
(5)定时查看油品颜色及换热后的温度变化。
(6)冷却器投用时,应打开冷却线上放空阀排气,见水后关闭,防止气阻影响冷却效果。
(7)冷却器停运扫线时,停冷却水,同时打开冷却水放空阀,避免憋压损坏设备。
(8)调节油品冷后温度时,应先冷却水出口阀控制。因为采用入口阀控制水量,虽然可以节约冷水,但是会引起冷却器内水流短路或流速减慢,造成上热下凉,影响换热效果。故不宜用入口控制。
【排除故障】
1、冷却液不足:添加冷却液
2、散热器散热片阻塞:寻找解决阻塞的原因,清洗散热器
3、散热器通风不畅:按安装要求增大通风有效面积,确保通风畅通
4、冷却液风扇运行不正常:检查风扇皮带紧张度,必要时更换皮带
5、风扇损坏:检修或更换
6、水泵损坏:检修或更换
7、节温器故障:更换
8、喷油泵故障:请授权人员检修或更换
9、供油定时不正确:查看喷油泵数据并请授权人员检修调整
10、环境(进气)温度过高:保持机房通风合理降低机房温度
11、机组过载严重:控制负载,禁止机组长时间超载运行
12、冷却液报警开关(传感器)或仪表故障:检查控制屏,仪表,机体传感器,修理或更换,排除故障。
