2LQF1L型冷却器工作原理(图)

Writer: admin Time:2020-09-11 15:31 Browse:

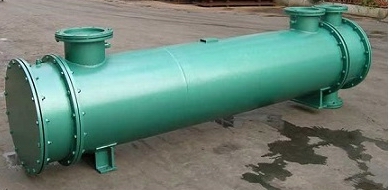

2LQF1L型冷却器 工作原理:

列管式冷却器的热介质是由筒体上的接管进口,顺序经各折流通道,曲折地流至接管出口。而冷却介质则采用双管程流动,即冷却介质由进水口经分水盖进入一半冷却管之后,再从回水盖流入另一半冷却管进入另一侧分水盖及出水管。冷却器介质在双管程流过程中,吸收热介质放出的余热由出水口排出,使工作介质保持额定的工作温度。

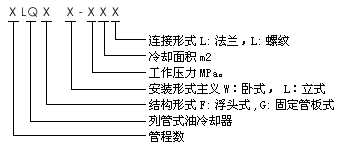

2LQF1L型冷却器 型号说明:

2LQF1L型冷却器型号说明

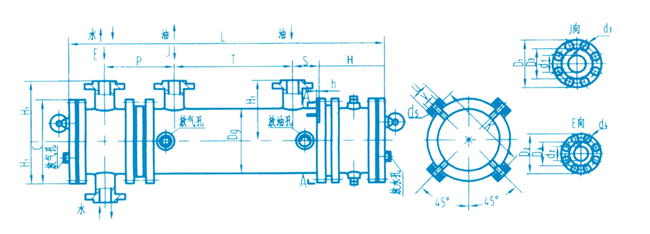

2LQF1L型冷却器 示意图:

2LQF1L型冷却器示意图

型号 10-19F 10-
25F
10-
29F
10-
36F
10-
45F
10-
55F
10-
68F
10-
77F
10-
100F
10-
135F
10-
176F
10-
244F
10-
299F
C 360 415 445 495 550 600 655 705 805 905 805 908 908
D1 280 280 280 280 280 335 335 405 405 405 405 405 405
D2 195 195 215 215 280 280 280 280 335 335 335 335 335
D3 240 240 240 240 240 295 295 295 355 355 355 355 355
D4 160 160 180 180 240 240 240 240 295 295 395 195 295
Dg 273 325 351 402 450 500 560 600 700 800 705 810 810
d1 150 150 150 150 150 200 200 200 250 250 250 250 250
d2 80 80 100 100 150 150 150 150 200 200 200 200 200
d3 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф25 8-ф25 8-ф25 8-ф25 8-ф25
d4 8-ф18 8-ф18 8-ф18 8-ф18 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23
d5 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16 8-ф16
H 185 200 205 240 225 255 276 240 245 250 250 265 265
H1 248 280 298 324 350 375 450 432 490 540 489 540 540
h 12 12 12 12 12 12



14 14 14 14 14 14 14
L 3460 3470 3510 3520 3580 3630 3640 3655 3730 3770 5710 6022 7059
K 420 455 485 535 600 650 705 755 855 960 865 964 964
P 290 292 310 320 345 385 390 395 458 475 381 404 404
S 150 145 145 150 145 185 175 215 190 225 175 173 177
T 2690 2690 2690 2680 2680 2615 2600 2595 2525 2510 4705 4993 5905
U 120 120 120 120 120 140 140 160 160 175 175 165 165
V 80 80 80 80 80 100 100 120 120 140 140 140 140

2LQF1L型冷却器 水垢的清洗:

1、物理清洗办法:固定管板式的可以用水泵刷子冲洗,如果是抽芯式即浮头式的即可把管束抽出来冲洗;
2、化学清洗:方法当积垢由疏松变为致密、硬质后,采用机械 清洗方法己达不到清垢目的,此时宜采用酸洗的方法。盐酸不用预热就能容易地溶解碳酸钙和碳酸镁水垢,因此酸洗液一般为常温盐酸溶液。酸洗虽然能很好的疏松水垢和恢复冷却器表面的正常状态,但盐酸对冷却铜管有腐蚀作用。为了保护冷却器管壁不受盐酸的侵蚀,在酸洗液内必须加入添加剂,即强烈地迟滞金属溶解过程的物质。我们选用的添加剂为苯骈三氮唑,即BC-801水稳定剂,使用浓度为3%左右。根据经验,若能够按时进行机械清洗,酸洗可2a--3a进行1次;反之,需每年进行1次酸洗。
【使用注意】
冷却器投用后,操作人员应定期对换热器进行巡回检查,判断其是否运行正常。
(1)检查工艺参数,严禁超温、超压运行。
(2)检查隔槽、大锅、接口法兰有无泄漏。
(3)检查基础支座的稳固情况。
(4)检查冷却器及管线的振动情况。
(5)定时查看油品颜色及换热后的温度变化。
(6)冷却器投用时,应打开冷却线上放空阀排气,见水后关闭,防止气阻影响冷却效果。
(7)冷却器停运扫线时,停冷却水,同时打开冷却水放空阀,避免憋压损坏设备。
(8)调节油品冷后温度时,应先冷却水出口阀控制。因为采用入口阀控制水量,虽然可以节约冷水,但是会引起冷却器内水流短路或流速减慢,造成上热下凉,影响换热效果。故不宜用入口控制。
【排除故障】
1、冷却液不足:添加冷却液
2、散热器散热片阻塞:寻找解决阻塞的原因,清洗散热器
3、散热器通风不畅:按安装要求增大通风有效面积,确保通风畅通
4、冷却液风扇运行不正常:检查风扇皮带紧张度,必要时更换皮带
5、风扇损坏:检修或更换
6、水泵损坏:检修或更换
7、节温器故障:更换
8、喷油泵故障:请授权人员检修或更换
9、供油定时不正确:查看喷油泵数据并请授权人员检修调整
10、环境(进气)温度过高:保持机房通风合理降低机房温度
11、机组过载严重:控制负载,禁止机组长时间超载运行
12、冷却液报警开关(传感器)或仪表故障:检查控制屏,仪表,机体传感器,修理或更换,排除故障。
