进口真空气动蝶阀（图）

进口真空气动蝶阀

进口真空气动蝶阀概述

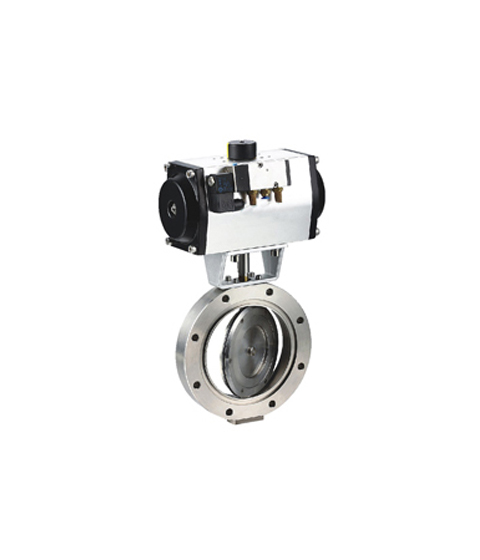

德国托马斯（Thomas）公司的进口高真空气动蝶阀（气动高真空蝶阀、气动负压蝶阀、不锈钢真空蝶阀），结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。高真空气动蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，高真空气动蝶阀目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。 适用的工作介质为空气及非腐蚀性气体。下图是示的高真空气动蝶阀配有电磁阀，方便阀门的启闭。

进口真空气动蝶阀主要技术参数

公径：DN50-2000mm

压力： 10⁵～1.3×10^-4Pa

材质：不锈钢

阀门漏率：≤1.3x10-6 Pa.L/S

介质温度：-25～+80(密封材料为橡胶)

　        -30～+150(密封材料为氟橡胶)

类型：开关型，调节型

流量特性：近似等百分比（参见典型曲线图），直线特性，快开性

阀板转角：0-90°（可调）

允许泄漏量

软密封：0泄露或者VI

硬密封：≤额定Cv×0.001％或者≤额定Cv×0.065％

允许压差：≤公称压力值

作用形式：单作用/双作用

控制形式：二位切断型/调节性

执行器：

气源压力：净化压缩空气（氮气）0.3-0.7Mpa

输入信号：电流信号：0-10mA，4-10mA

          气源信号：20-100kPa

基本误差：带定位器≤±1.5％

根据需求可选用调节型或者切断型气动蝶阀

回差：带定位器≤1.5％

死区：带定位器≤0.6％

可调节比：250:1

切断型：回讯电压   AC220V,AC110V,DC24V

       切断时间：1-2s，3-5s，7-18s，20-30s

进口真空气动蝶阀选型

a: 产品名称与真空气动蝶阀的型号

b:  真空气动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  真空气动蝶阀的密封面材质和硬度

d:  真空气动蝶阀的阀体材质

e:  真空气动蝶阀的压力

f:  真空气动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
