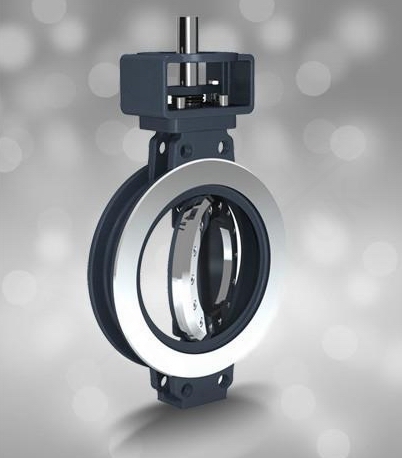

进口气动对夹式蝶阀（图）

进口气动对夹式碟阀

进口气动对夹式碟阀产品概述

  德国托马斯（Thomas）进口气动蝶阀（气动法兰蝶阀、气动单作用蝶阀、气动带手动蝶阀）是由蝶阀配上气动执行器.气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间.

气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能

进口气动对夹式碟阀主要技术参数

类型：单作用，双作用

温度：常温型：-20℃～80℃（橡胶O型圈）

      高温型：-20℃～160℃（氟橡胶O型圈）

动作范围：0～90°±5°

阀位信号：定位器：4～20mA/回信器：全开全关信号

通径：DN40-500mm

压力：PN1.0，1.6Mpa等

阀轴材质：碳钢、304/316/316L不锈钢

阀体材质：球墨铸铁、 碳钢、不锈钢

阀板材质：球墨铸铁、304/316/316L不锈钢 、尼龙

阀座密封：EPDM、NBR、耐磨橡胶

结构形式：中线型 、无销型

温度：EPDM≤80℃；NBR≤68℃

适用介质：水、空气、天然气

进口气动对夹式蝶阀产品特点

对夹式气动蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。

这种气动阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。 软密封蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

进口气动对夹式蝶阀选型

a: 产品名称与气动对夹式蝶阀的型号

b:  气动对夹式蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动对夹式蝶阀的密封面材质和硬度

d:  气动对夹式蝶阀的阀体材质

e:  气动对夹式蝶阀的压力

f:  气动对夹式蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
