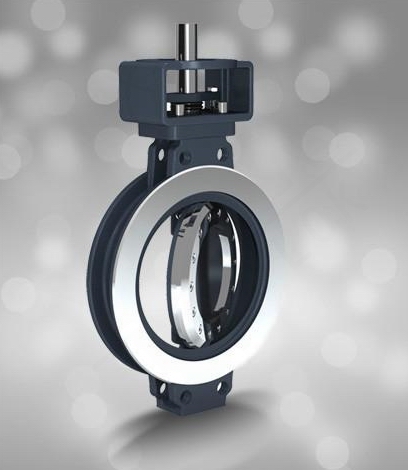

进口三偏心蝶阀（图）

进口三偏心碟阀

进口三偏心蝶阀产品概述

  德国托马斯（Thomas）进口三偏心蝶阀（硬密封三偏心蝶阀，不锈钢三偏心蝶阀，气动三偏心蝶阀）主要是为了满足这样的要求：要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥

进口三偏心蝶阀应用

三偏心蝶阀，被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及

给排水和市政建设等工业管道上，作调节流量和载断流体使用。材质分为：

铸铁、铸钢、不锈钢

进口三偏心蝶阀主要技术参数

公称通径：DN100-2000mm

公称压力：PN1.0-10.0Mpa

结构形式：三偏心

设计依据：GB                       API

驱动方式：手动，蜗轮传动，电动等

设计标准：GB/12238                 API609、MSS.SP-68

结构长度: GB/T12221 ASMEB16.10、API609、MSS.SP-6

连接法兰: JB/T79 JB/T82、GN/T9115 ASME B16.5、ASME B16.47

试验和检验:JB/T 9092 API 1598

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造

主要零件材料

阀体：WCB、CF8、CF8M、CF8C、CF3、CF3M

阀杆：1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

蝶板组合件：WC+f4、WCB+不锈钢复合件，WCB+F6、CF8、CF8M

轴套：Cu、PTFE+不锈钢

填料垫：2Cr13

填料：柔性石墨

填料压盖：WCB、CF8、CF8M

支架：WCB、CF8、CF8M、3、CF3M

进口三偏心蝶阀选型

a: 产品名称与三偏心蝶阀的型号

b:  三偏心蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  三偏心蝶阀的密封面材质和硬度

d:  三偏心蝶阀的阀体材质

e:  三偏心蝶阀的压力

f:  三偏心蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
