进口铜球阀品牌

进口铜球阀具有较长的使用寿命,独特的密封性能,90度旋转,开启灵敏,调节精准,同时具备耐高温,耐高压,耐磨损,耐腐蚀四大特点,制造工艺精致等。

在线订购
选型参数
产品名称进口铜球阀
产品型号TS6351
产品品牌Thomas
产品产地德国原厂马来西亚波士顿意大利印度中国·台湾中国·上海组装
规格口径DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200
美标压力150LB
德标压力PN16PN25
日标压力10K
英制压力150Psi300Psi
美制压力Class150
国标压力0.6MPa1.0MPa1.6MPa2.5MPa
结构形式球形
主体材质
连接方式螺纹内螺纹外螺纹法兰式NPT螺纹NPS螺纹PT螺纹G螺纹ZG螺纹ISO系列
驱动方式手柄
温度范围常温80℃中温150℃
适用介质气体其它
制造标准国标GB机械部JB化工部HG20592美标API美标ANSI日标JIS德标DIN其它标准定制

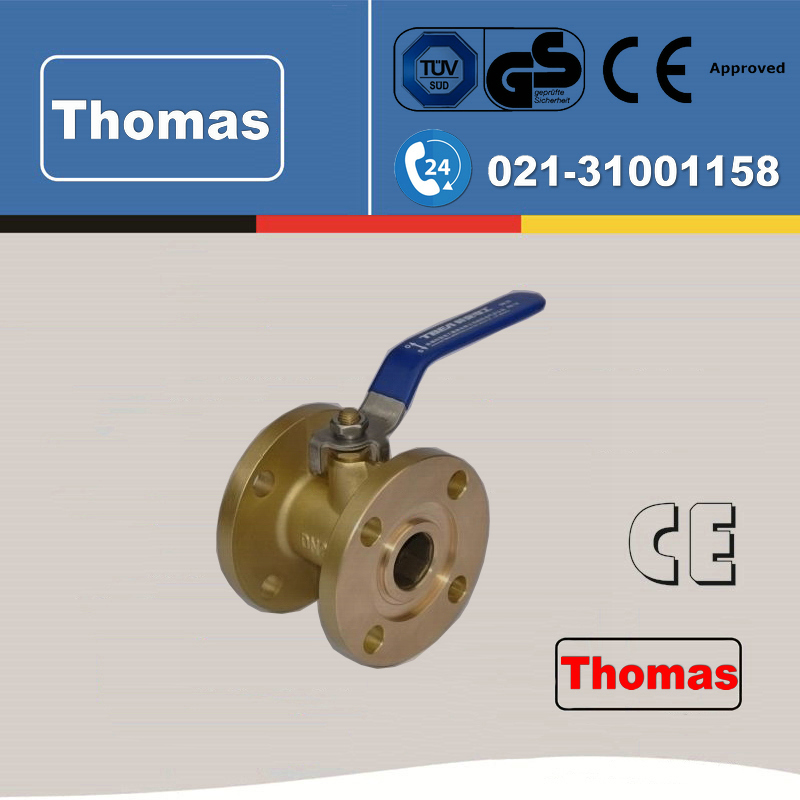

进口铜球阀图片

进口铜球阀详情介绍

德国托马斯Thomas@进口铜球阀是管路系统中能快速截断、接通介质流的控制部件。在使用过程中,球阀必须是全开或全关,不能用作调节流量。

进口铜球阀结构特点

德国托马斯Thomas@进口铜球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、煤气、燃气等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

进口铜球阀工作原理

德国托马斯Thomas@进口铜球阀启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类球阀在管道中可水平或垂直安装。

进口铜球阀零件材料

零件名称 材质属性
阀体 黄铜
球芯 不锈钢
阀杆 不锈钢

进口铜球阀性能特点

 ①流体阻力小;
 ②关闭件能承受关闭时的高压差;
 ③浮动球式使启闭更加灵活,结构紧凑,体积小,节省安装空间。

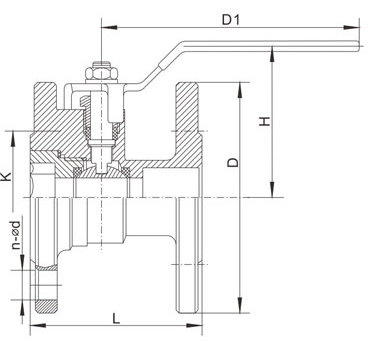

进口铜球阀外形结构图



进口铜球阀外形尺寸

DN SIZE L H D K D1 n-φd
15 1/2 78 62 95 65 119 4-14
20 3/4 81 67 105 75 136 4-14
25 1 84 73 115 85 134 4-14
32 1 1/4 95.5 96 140 100 153 4-18
40 1 1/2 108 96 150 110 143 4-18
50 2 108 103 165 125 143 4-18
65 2 1/2 112.5 115 186 145 245 8-18
80 3 123.5 120 200 160 232 8-18
100 4 140 154 215 180(190) 239 8-18
