CS47H可调式双金属片疏水阀

更新时间:2024-04-13 10:04:33

CS47H可调式双金属片疏水阀

  • 1、产品型号:CS47H。
  • 2、公称通径:DN15~DN100。
  • 3、公称压力:1.6MPa。
  • 4、适用温度:-29ºC~+425ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:蒸汽。
  • 7、结构形式:可调式双金属片。
  • 8、连接方式:法兰、螺纹。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

CS47H可调式双金属片疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。该阀适用于蒸汽主管线和过热蒸汽管线,能自动排除凝结水的排放温度,节能效果好。热敏感元件采用进口材料,灵敏度高坚固耐用。阀前始终备凝结水,形成水封,无新鲜蒸汽泄漏。排气性能好,抗水击,并可任意角度安装。

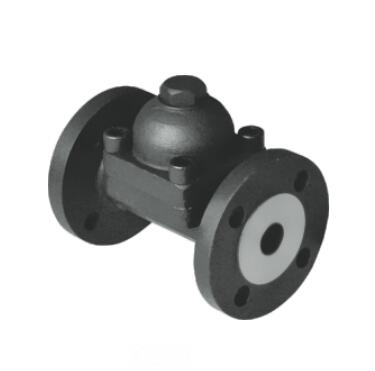

产品图

排量图



结构分析图



主要零部件

序号 名称 材料
1 阀体 A105
2 石墨封圈 304+石墨
3 滤网 304
4 平垫 H62
5 内六角圆柱头螺钉 304
6 双金属片 ---
7 并冒 304
8 止动片 304
9 304
10 垫圈 H62
11 顶螺 Q235
12 阀盖 A105
13 密封座 2Cr13
14 螺杆+弹子 2Cr13

外形结构图



主要外形尺寸

型号 口径DN L H h W
CS47H 15 150 102 20 80
20 150 102 20 80
25 160 110 23 85
32 230 125 32 91
40 230 125 32 91
50 230 135 38 94
