CS17H可调式双金属片疏水阀

更新时间：2024-04-13 10:04:33

CS17H可调式双金属片疏水阀

1、产品型号：CS17H。
2、公称通径：DN15～DN50。
3、公称压力：1.6MPa。
4、适用温度：-29ºC～+425ºC。
5、阀体材质：铸钢、不锈钢。
6、适用介质：蒸汽。
7、结构形式：可调式双金属片。
8、连接方式：法兰、螺纹、焊接。
9、驱动方式：自动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

CS17H可调式双金属片疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。该阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。热敏感元件采用进口材料，灵敏度高坚固耐用。阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏。排气性能好，抗水击，并可任意角度安装。

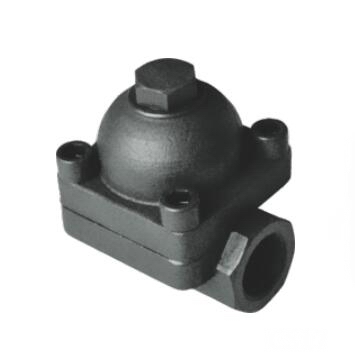

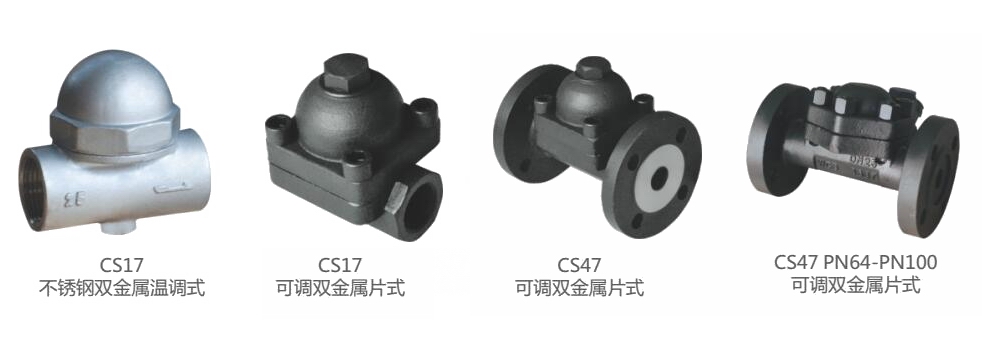

产品图

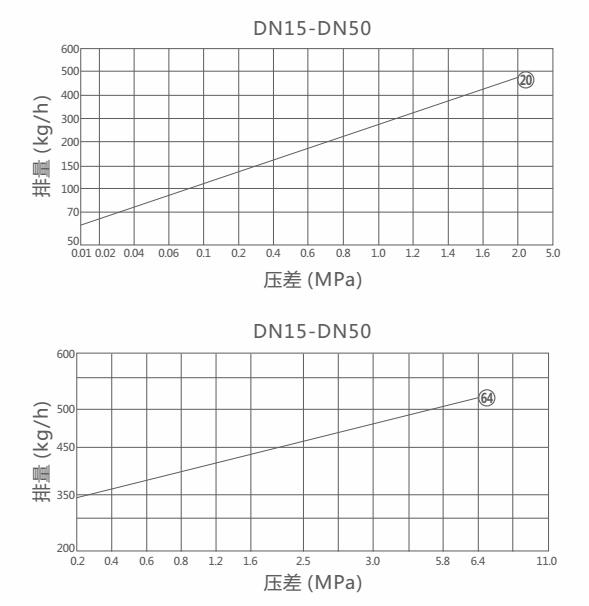

排量图

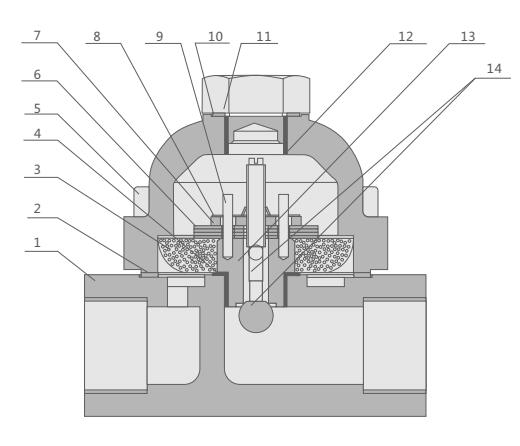

结构分析图

主要零部件

序号	名称	材料
1	阀体	A105
2	石墨封圈	304+石墨
3	滤网	304
4	平垫	H62
5	内六角圆柱头螺钉	304
6	双金属片	---
7	并冒	304
8	止动片	304
9	销	304
10	垫圈	H62
11	顶螺	Q235
12	阀盖	A105
13	密封座	2Cr13
14	螺杆+弹子	2Cr13
