BQ71F薄型保温球阀

更新时间：2024-04-13 10:04:54

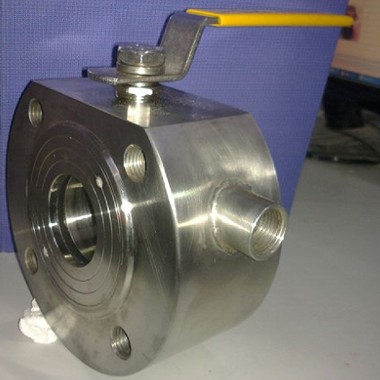

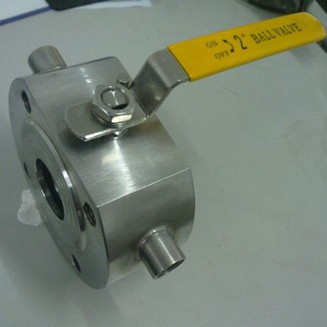

BQ71F薄型保温球阀

  • 1、产品型号：BQ71F。
  • 2、公称通径：DN15～DN200。
  • 3、公称压力：1.6Mpa～4.0Mpa。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油、气体、液体。
  • 7、结构形式：球形。
  • 8、连接方式：对夹式。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

BQ71F薄型保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。主要型号、保温型：手动(BQ71F)、气动(BQ671F)、电动(BQ971F)

产品性能

适用介质：水、油、气及某些腐蚀性液体
温度范围：-20-232℃-350℃
公称通径：DN15-100mm1/2“-4“
公称压力：PN1.0-2.5MPa  CLASS：150lb、JIS：10K

主要零件材料

序号NO 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 球 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 不锈钢PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料Plastic 塑料Plastic
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

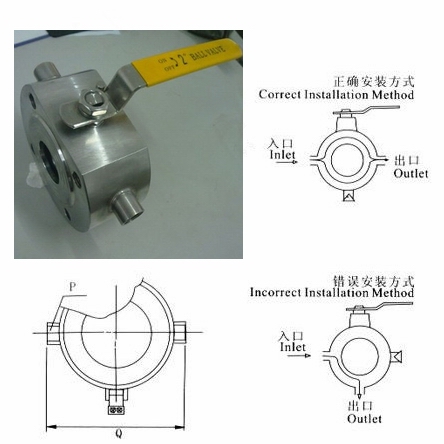

安装示意图

外形结构图


主要外形及连接尺寸表
尺寸 15/1/2“ 20/3/4” 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3” 100/4“ 125/5” 150/6” 200/8“
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
l 2 2 2 3 3 3 3 3 3 3 3 3
2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
