欧盟CE/PED标准囊式蓄能器型号说明

Writer： admin Time：2020-09-12 11:31 Browse：℃

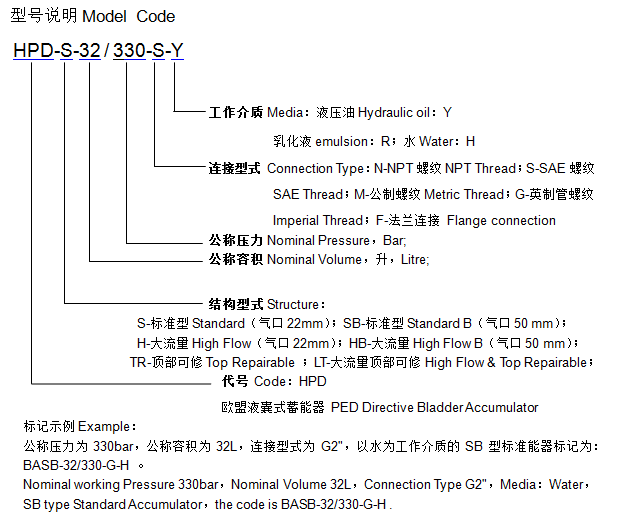

欧盟CE/PED标准囊式蓄能器 型号说明:

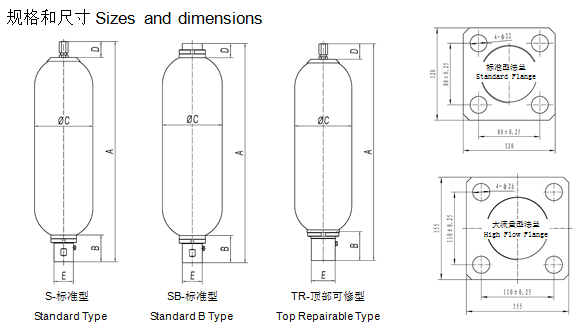

欧盟CE/PED标准囊式蓄能器 外形尺寸:

欧盟CE/PED标准囊式蓄能器 标准型蓄能器STANDARD ACCUMULATOR:

规格 SIZE L升	最大流量 MAX. Flow rate L/min	公称压力 Nom. Pressure Bar巴	尺寸DIMENSIONS（mm）							重量 Weight Kg
			A		B	C	D	E	接口螺纹
			S型	SB型
0.5	170	350	292	—	53	89	48	35	NPT3/4″ SAE#12	3.6
1.0	227	350	315	—	53	114	50	42		4.5
1.5			355							6.0
2.5			430							9.1
4.0	605	350	393	—	86	168	54	60	NPT1-1/4″ SAE#20	15
6.0			556	—						22
4.0	605	500	423		83	180	50	60		23
6.0			533							30
10	908	330	562.5	576.5	92	219   229	S型 58	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	36
13			622.5	636.5						40
20			862.5	876.5						52
25			1032	1046						65
32			1395	1409			SB型 72			80
40			1586	1600						107
50			1925	1939						130
54			1990	2004						138
10	908	500	578	592	92	245	S型 58	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	54
13			638	652						63
20			878	892						100
25			1047	1061						120
32			1410	1424			SB型 72			152
40			1595	1609						168
50			1935	1949						205
54			2000	2014						220
57			2015	2020						230

欧盟CE/PED标准囊式蓄能器 顶部可修（TR）TOP REPAIRABEL ACCUMULATOR:

规格 SIZE L升	最大流量 MAX. Flow rate L/M升/分	公称压力 Nom. Pressure Bar巴	尺寸DIMENSIONS（mm）						重量 Weight Kg
			A	B	φC	D	E	接口螺纹
10	908	330	558	92	219     229	54	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	36
13			618						40
20			858						52
25			1028						65
32			1391						80
40			1582						107
50			1921						130
54			1986						138
10	908	550	574	92	245	54	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	54
12			634						63
20			874						100
25			1043						120
32			1406						152
40			1591						168
50			1931						205
54			1996						220

欧盟CE/PED标准囊式蓄能器 大流量型蓄能器STANDARD ACCUMULATOR:

规格 SIZE L升	最大流量 MAX. Flow rate L/M升/分	公称压力 Nom. Pressure Bar巴	尺寸DIMENSIONS（mm）							重量 Weight Kg
			A		B	C	D	E	接口螺纹
			S型	SB型
10	908	330	562.5	576.5	125	219   229	S型 58	76	M72×2   FL	36
20			862.5	876.5						52
25			1032	1046						65
32			1395	1409						80
40			1586	1600			SB型 72			107
50			1925	1939						130
54			1990	2004						138

欧盟CE/PED标准囊式蓄能器 订货说明:

1.订货时须写明型号代号全称，如：最高工作压力为330bar，公称容积为10L，连接方式为法兰连接，以液压油为工作介质的S-标准型囊式蓄能器为：BES-10/330-F-Y。
2.若对囊式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。

欧盟CE/PED标准囊式蓄能器 型号说明:

BE S _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名称代号：欧标囊式蓄能器
②结构形式：S-标准型（壳体气端口Φ22mm）
SB-标准型（壳体气端口Φ50mm）
H-大流量（壳体气端口Φ22mm）
HB-大流量（壳体气端口Φ50mm）
HT-大流量顶部拆装（壳体气端口Φ89mm）
TR-顶部拆装
③公称容积：0.6~54L
④公称压力：330~550bar
⑤连接方式：N-NPT螺纹、S-SAE螺纹、
G-英制管螺纹、F-法兰连接
⑥工作介质：Y-液压油、R-乳化液、H-水

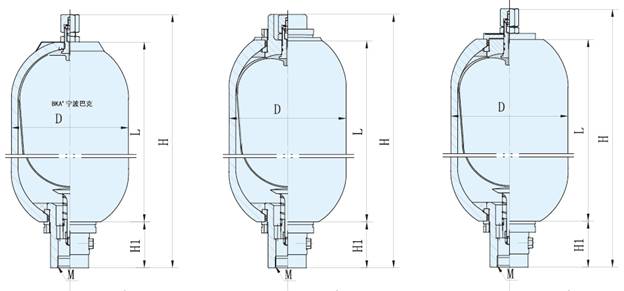

欧盟CE/PED标准囊式蓄能器 外形尺寸:

欧盟CE/PED标准囊式蓄能器 标准型蓄能器:

型号	公称容积	最大流量	设计压力	尺寸						净重
	L	L/S	Bar	H		H1		D	接口螺纹M	kg
				S型	SB型	S型	SB型
				mm	mm	mm	mm	mm
BE-※-0.6/350-※-※	0.6	3	350	292	-	53	-	89	NPT3/4〞 SAE#12	3.6
BE-※-1.0/350-※-※	1.0	4		315	-	53	-	114		4.5
BE-※-1.5/350-※-※	1.5			355						6.0
BE-※-4.0/350-※-※	4.0	10		393	-	86	-	168	NPT1-1/4〞 SAE#20	15
BE-※-6.0/350-※-※	6.0			556	-		-			22
BE-※-10/330-※-※	10	15	330	562.5	576.5	92	92	219 299	G2〞 NPT2〞 SAE#24 M60×2 M50×1.5	36
BE-※-12/330-※-※	12			622.5	636.5					40
BE-※-20/330-※-※	20			862.5	876.5					52
BE-※-25/330-※-※	25			1032	1046					65
BE-※-32/330-※-※	32			1395	1409					80
BE-※-40/330-※-※	40			1586	1600					107
BE-※-50/330-※-※	50			1925	1939					130
BE-※-54/330-※-※	54			1990	2004					138
BE-※-10/※-※-※	10	15	400 450	560	574	92	92	232		42
BE-※-12/※-※-※	12			622.5	636.5					47
BE-※-20/※-※-※	20			862.5	876.5					62
BE-※-25/※-※-※	25			1032	1046					77
BE-※-32/※-※-※	32			1395	1409					95
BE-※-40/※-※-※	40			1586	1600					126
BE-※-50/※-※-※	50			1925	1939					154
BE-※-54/※-※-※	54			1990	2004					163
BE-※-10/550-※-※	10	15	550	578	592	92	92	245		54
BE-※-12/550-※-※	12			638	652					63
BE-※-20/550-※-※	20			878	892					100
BE-※-25/550-※-※	25			1047	1061					120
BE-※-32/550-※-※	32			1410	1424					152
BE-※-40/550-※-※	40			1595	1609					168
BE-※-50/550-※-※	50			1935	1949					205
BE-※-54/550-※-※	54			2000	2014					220

欧盟CE/PED标准囊式蓄能器 顶部拆装:

型号	公称 容积	最大流量	设计压力	尺寸				净重
	L	L/S	Bar	H	H1	D	接口螺纹M	kg
				mm	mm	mm
BE-※-10/330-※-※	10	15	330	558	92	219 299	G2〞 M60×2 M50×1.5	36
BE-※-12/330-※-※	12			618				40
BE-※-20/330-※-※	20			858				52
BE-※-25/330-※-※	25			1028				65
BE-※-32/330-※-※	32			1391				80
BE-※-40/330-※-※	40			1582				107
BE-※-50/330-※-※	50			1921				130
BE-※-54/330-※-※	54			1986				138
BE-※-10/※-※-※	10	15	400 450	556	92	232	G2〞 M60×2 M50×1.5	42
BE-※-12/※-※-※	12			618				47
BE-※-20/※-※-※	20			858				62
BE-※-25/※-※-※	25			1028				77
BE-※-32/※-※-※	32			1391				95
BE-※-40/※-※-※	40			1582				126
BE-※-50/※-※-※	50			1921				154
BE-※-54/※-※-※	54			1986				163
BE-※-10/550-※-※	10	15	550	574	92	245	G2〞 M60×2 M50×1.5	54
BE-※-15/550-※-※	12			634				63
BE-※-20/550-※-※	20			874				100
BE-※-25/550-※-※	25			1043				120
BE-※-32/550-※-※	32			1406				152
BE-※-40/550-※-※	40			1591				168
BE-※-50/550-※-※	50			1931				205
BE-※-54/550-※-※	54			1996				220

欧盟CE/PED标准囊式蓄能器 订货说明:

1.订货时须写明型号代号全称，如：最高工作压力为330bar，公称容积为10L，连接方式为法兰连接，以液压油为工作介质的S-标准型囊式蓄能器为：BES-10/330-F-Y。
2.若对囊式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。

美国BA(TA)囊式蓄能器 型号说明:

BA(TA) _ ※ / ※ _ ※ _ ※
①② ③ ④ ⑤
①结构形式：底部拆装式蓄能器：BA
顶部拆装式蓄能器：TA1、TA2
②公称容积：0.15～15gal（加仑）
③最高工作压力：3000PSI～5000PSI
④连接方式：T-螺纹连接、F-法兰连接
⑤工作介质：O-液压油、W-水

美国BA(TA)囊式蓄能器 技术参数:

设计压力	3000PSI	20.7MPa
	5000PSI	34.5MPa
试验压力	3900PSI	27MPa
	6500PSI	44.9MPa
工作介质	油、氮气
工作温度	-4F ~ +158F	-20℃~ +70℃
充气压力范围	小于最低工作压力90%	大于最高工作压力25%
连接方式	螺纹连接	法兰连接
最大流量	6L/S(螺纹连接)	9L/S(法兰连接)
固定方式	紧固环与支承座
安装方式	垂直安装

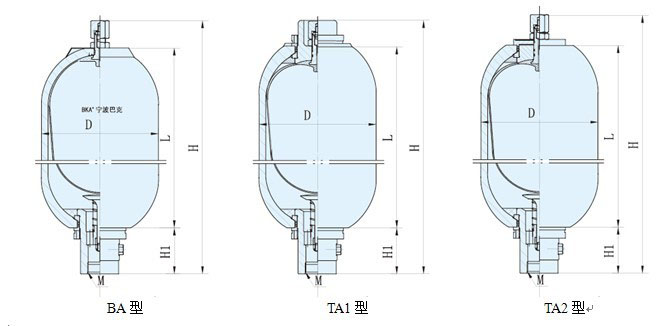

美国BA(TA)囊式蓄能器 3000PSI外形尺寸:

型号	公称容积		尺寸									净重
			H		L		H1		D		M
	gal	L	in	mm	in	mm	in	mm	in	mm	NPT	IB	kg
BA-0.15/3000-※-※	0.15	0.6	12.6	320	7.48	190	2	51	3.5	89	3/4〞	8.8	4
BA-0.25/3000-※-※	0.25	1	12.6	320	7.48	190			4.5	114		10.8	4.9
BA-0.6/3000-※-※	0.6	2.5	16.54	420	11.02	280	2.6	66	6	152	1 1/4〞	30	14
BA-1.0/3000-※-※	1	4	20.87	530	15.35	390						40	18
BA(TA)-2.5/3000-※-※	2.5	10	21.56	550	16.14	410	3.5	89	9	229	2〞	81	37
BA(TA)-5/3000-※-※	5	20	33.46	850	27.95	710						125	57
BA(TA)-8/3000-※-※	8	32	47.64	1210	42.13	1070						154	70
BA(TA)-10/3000-※-※	10	40	56.70	1440	51.18	1300						209	95
BA(TA)-11/3000-※-※	11	44	61.42	1560	55.9	1420						227	103
BA(TA)-14/3000-※-※	14	56	75.60	1920	70.08	1780						275	125
BA(TA)-15/3000-※-※	15	60	80.31	2040	74.8	1900						293	133

美国BA(TA)囊式蓄能器 5000PSI外形尺寸:

型号	公称容积		尺寸									净重
			H		L		H1		D		M
	gal	L	in	mm	in	mm	mm	NPT	IB	kg	kg
BA-0.15/5000-※-※	0.15	0.6	12.99	330	7.87	200	2	51	3.5	89	3/4〞	10	4.5
BA-0.25/5000-※-※	0.25	1	12.99	330,	7.87	200			4.5	114		12	5.4
BA-0.6/5000-※-※	0.6	2.5	17.32	440	11.81	300	2.6	66	6	152	1 1/4〞	35	16
BA-1.0/5000-※-※	1	4	21.65	550	16.14	410						45	21
BA(TA)-2.5/5000-※-※	2.5	10	23.23	590	17.76	450	3.5	89	9	229	2〞	112	51
			21.26	540	15.75	400			9.65	245		112	51
BA(TA)-5/5000-※-※	5	20	35.83	910	30.31	770			9	229		174	79
			32.68	830	27.17	690			9.65	245		176	80
BA(TA)-8/5000-※-※	8	32	51.57	1310	46.06	1170			9	229		249	113
			46.46	1180	40.94	1040			9.65	245		253	115
BA(TA)-10/5000-※-※	10	40	61.42	1560	55.91	1420			9	229		295	134
			55.12	1400	49.61	1260			9.65	245		304	138
BA(TA)-11/5000-※-※	11	44	66.54	1690	61.02	1550			9	229		319	145
			59.84	1520	54.33	1380			9.65	245		330	150
BA(TA)-14/5000-※-※	14	56	81.89	2080	76.38	1940			9	229		394	179
			73.62	1870	68.11	1730			9.65	245		370	186
BA(TA)-15/5000-※-※	15	60	87.01,	2210	81.50	2070			9	229		418	190
			78.35	1990	72.83	1850			9.65	245		436	198

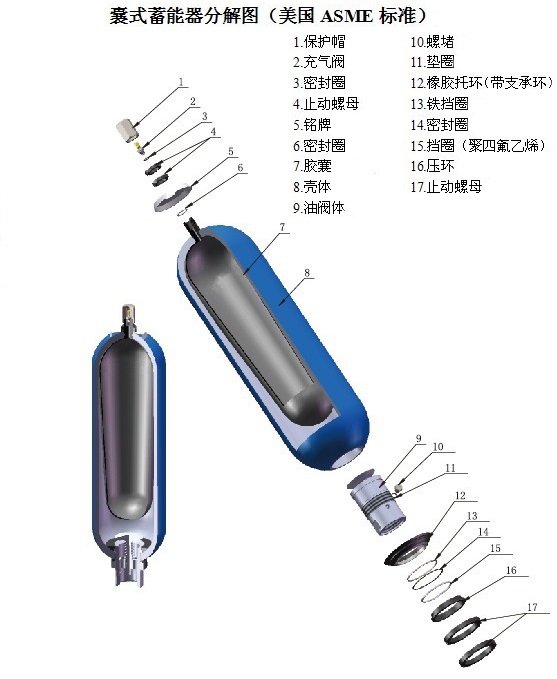

美国BA(TA)囊式蓄能器 分解图：

美国BA(TA)囊式蓄能器 订货说明:

1.订货时须写明型号代号全称，如：最高工作压力为3000PSI，公称容积为5gal，连接方式为法兰连接，以液压油为工作介质的底部拆装囊式蓄能器为：BA-5/3000-F-O。
2.若对囊式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
