隔膜式蓄能器工作原理(图)

Writer: admin Time:2020-09-12 11:13 Browse:

隔膜式蓄能器 工作原理:

隔膜式蓄能器是利用一种气体(氮气)的压缩性来蓄积液体的原理而工作的。隔膜式蓄能器是由油液部分和带有气密隔离件的胶囊隔膜内装(氮气)构成。位于胶囊隔膜周围的油液与液压回路相通。因此,当压力升高时油液进入隔膜式蓄能器,由此气体被压缩;当压力下降时,压缩气体膨胀,进而油液压入回路。

隔膜式蓄能器 概述:

隔膜式蓄能器具有储存能量、吸收冲击、补偿泄漏等作用,在液压系统中,能避免管路元件损坏、延长设备的使用寿命、减少停工损失、提高系统的可靠性和工作效率、节约能源,具有结构紧凑、体积小、重量轻等优点,特别适合于工程矿山机械、工程装载机械、林业机械、液压机床、液压试验机、液压设备等中使用。

隔膜式蓄能器 型号说明:

GXQ _ ※ _ ※ / ※ _ ※
①    ②   ③   ④   ⑤
名称代号:隔膜式蓄能器
构型式:A型、B型、C型
称容积:0.16~2.5L
称压力:10~31.5MPa
作介质:Y-液压油  R-乳化液

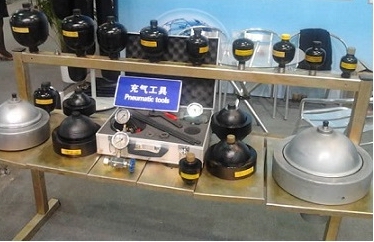

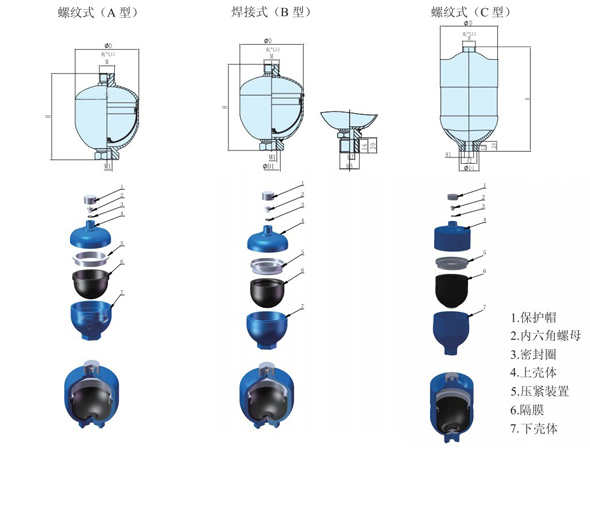

隔膜式蓄能器 外形尺寸:

隔膜式蓄能器外形尺寸

A型隔膜式蓄能器 外形尺寸:

型号 公称容积
(L)
公称压力
(MPa)
最大排放
流量(L/S)
尺寸(mm)
ΦD H M M1
GXQ-A-
※/※-※
0.075 10

20

31.5

0.2 62 103 M22×1.5-6H 按需方要求定做
0.16 80 122 M28×1.5-6H
0.25 0.4 85 128 M28×1.5-6H
0.32 105 122 M28×1.5-6H
0.35 126.5
0.4 0.5 105 135 M28×1.5-6H
0.5 0.63 118 155 M28×1.5-6H
0.7 124 161.5
0.75 124 170
1.0 0.8 135 189.5 M28×1.5-6H
1.3 1.0 150 183 M28×1.5
2.0 3.2 195 210 M28×1.5

B型隔膜式蓄能器 外形尺寸:

型号 公称容积
(L)
公称压力
(MPa)
最大排放
流量(L/S)
尺寸(mm)
ΦD H M M1
GXQ-B-
※/※-※
0.16 10

20

31.5

0.4 85 122 M28×1.5-6H 按需方要求定做
0.25 0.4 105 128 M28×1.5-6H
0.32 0.4 105 128 M28×1.5-6H
0.35 0.4 118 127 M28×1.5-6H
0.5 0.63 124 155 M28×1.5-6H
0.7 0.63 124 162 M28×1.5-6H
0.75 0.63 135 170 M28×1.5-6H
1.0 0.8 124 190 M28×1.5-6H

C型隔膜式蓄能器 外形尺寸:

型号 公称容积
(L)
公称压力
(MPa)
最大排放
流量(L/S)
尺寸(mm)
ΦD H M M1
GXQ-C-0.75/31.5-※ 0.75 31.5 0.63 115 210 M28×1.5 5/8-18UNF

隔膜式蓄能器 订货说明:

1.订货时须写明型号代号全称,如:工作压力为31.5MPa,公称容积为0.35L,结构形式为A型,工作介质为液压油的隔膜式蓄能器:GXQ-A-0.35/31.5-Y。
2.若对隔膜式蓄能器有特殊要求时,请同本企业商洽。
3.本企业保留设计更改权,对修改不另行通知。
