进口内螺纹隔膜阀



　　德国进口内螺纹隔膜阀产品介绍

　　进口内螺纹隔膜阀，Internal thread diaphragm valve，也叫丝扣隔膜阀，内丝隔膜阀，内螺纹不锈钢隔膜阀，是指采用内螺纹的连接方式，一般是小口径隔膜阀，启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开的隔膜阀，专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。

　　内螺纹隔膜阀采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。内螺纹隔膜阀用于含硬质悬浮物的介质;由于内螺纹隔膜阀介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。

　　流体方向直通

　　驱动方式手动

　　原产地德国


　　德国进口内螺纹隔膜阀产品参数


　　部件列表：1.阀体　2.隔膜　3.阀瓣　4.阀杆　5.阀盖　6、手轮

　　设计与制造：BS5156

　　结构长度：BS5156

　　法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

　　EG11W内螺纹隔膜阀用途

　　本阀适用温度：≤120℃、≤150℃(按照隔膜材料)

　　压力等级：PN(MPa) 0.6 1.0 1.6


　　德国进口内螺纹隔膜阀材料

　　阀体：铸铁、球墨铸铁、碳钢、不锈钢

　　阀盖：铸铁、球墨铸铁、碳钢、不锈钢

　　隔膜：橡胶

　　阀瓣：铸铁、不锈钢

　　阀杆：碳钢、不锈钢

　　手轮：铸铁

　　EG11W内螺纹隔膜阀测试

　　衬里层：电火花检测

　　试验与检验按BS6755标准

　　公称压力：PN(MPa)

　　阀体：PN×1.5

　　密封：PN×1.1

　　

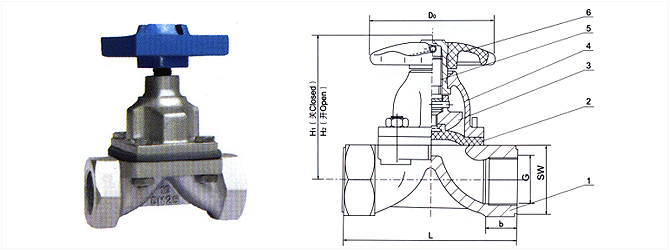

进口内螺纹隔膜阀结构图

德国进口内螺纹隔膜阀主要尺寸参数

公称通径		公称压力  MPa	工作压力  MPa	L mm	SW mm	b mm	H1 mm	b mm	D0 mm	质量  Kg/kilos
DN	G
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-			45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3			254	105	32	206	246	230	16.2

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
