Z45X直埋式软密封闸阀

更新时间:2024-04-13 10:04:11

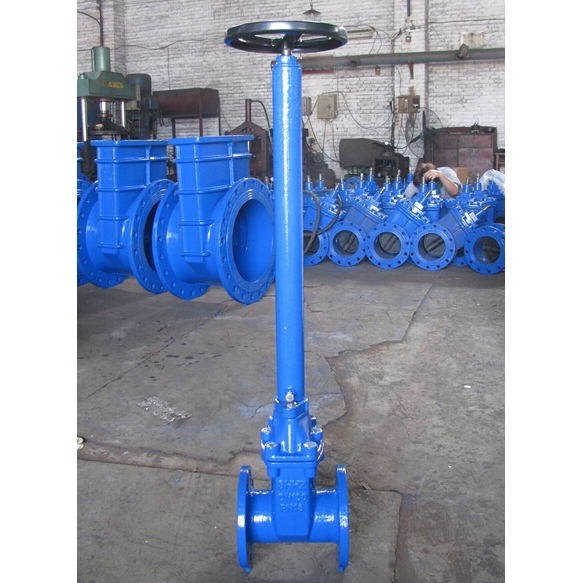

Z45X直埋式软密封闸阀

  • 1、产品型号:Z45X。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.0Mpa~1.6Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:球墨铸铁、铸铁、碳钢。
  • 6、适用介质:水、油、气。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z45X直埋式软密封闸阀是我们公司从欧洲引进技术生产的又一款新产品,阀组可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资。美化道路环境,耐辗压,避免井盖丢失造成安全事故,阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

技术参数

型号 直埋Z45X-10 直埋Z45X-16
公称压力 1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)
公称通径 40~600mm 40~600mm
井管长度 0.3~2m~4m~6m 0.3~2m~4m~6m
井管伸缩调整量 0.2~1m 0.2~1m
密封实验压力 1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)
强度实验压力 1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)
适用温度 -40~90℃ -40~90℃
适用介质 水、油、天然气及其他非腐蚀性流体 水、油、天然气及其他非腐蚀性流体
驱动方式 手动 手动
亦可根据客户要求,提供具有特殊技术参数的产品

主要材料表

阀体 灰铸铁、球墨铸铁
闸板 灰铸铁、球墨铸铁、NBR、NR、EPDM
阀盖 灰铸铁、球墨铸铁
阀杆、伸缩杆 不锈钢
密封套 黄铜
阀杆螺母 黄铜
密封圈 NBR
井管伸缩部分 钢管加两层防腐处理
井室井盖 灰铸铁、球墨铸铁

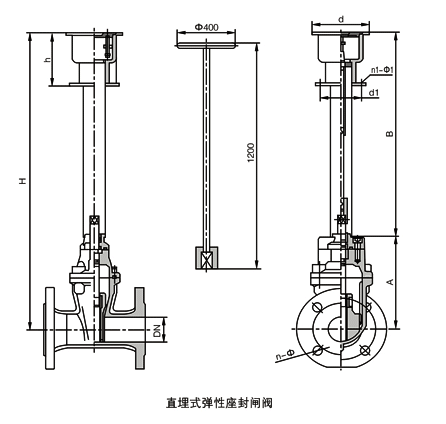

外形结构图

主要外形尺寸

DN H A B d d1 n-Φd W(kg)
40 200 166 300≤B <3000 147 117 3Φ12 20
50 200 188 300≤B <3000 147 117 3Φ12 20
65 200 213 300≤B <3000 147 117 3Φ12 24
80 200 255 300≤B <3000 147 117 3Φ12 26
100 200 275 300≤B <3000 147 117 3Φ12 35
125 200 320 300≤B <3000 147 117 3Φ12 37
150 200 368 300≤B <3000 147 117 3Φ12 55
200 280 455 300≤B <3000 180 150 3Φ12 96
250 280 536 300≤B <3000 180 150 3Φ12 139
300 280 633 300≤B <3000 180 150 3Φ12 152
