MZ45X埋地式闸阀

更新时间:2024-04-13 10:04:10

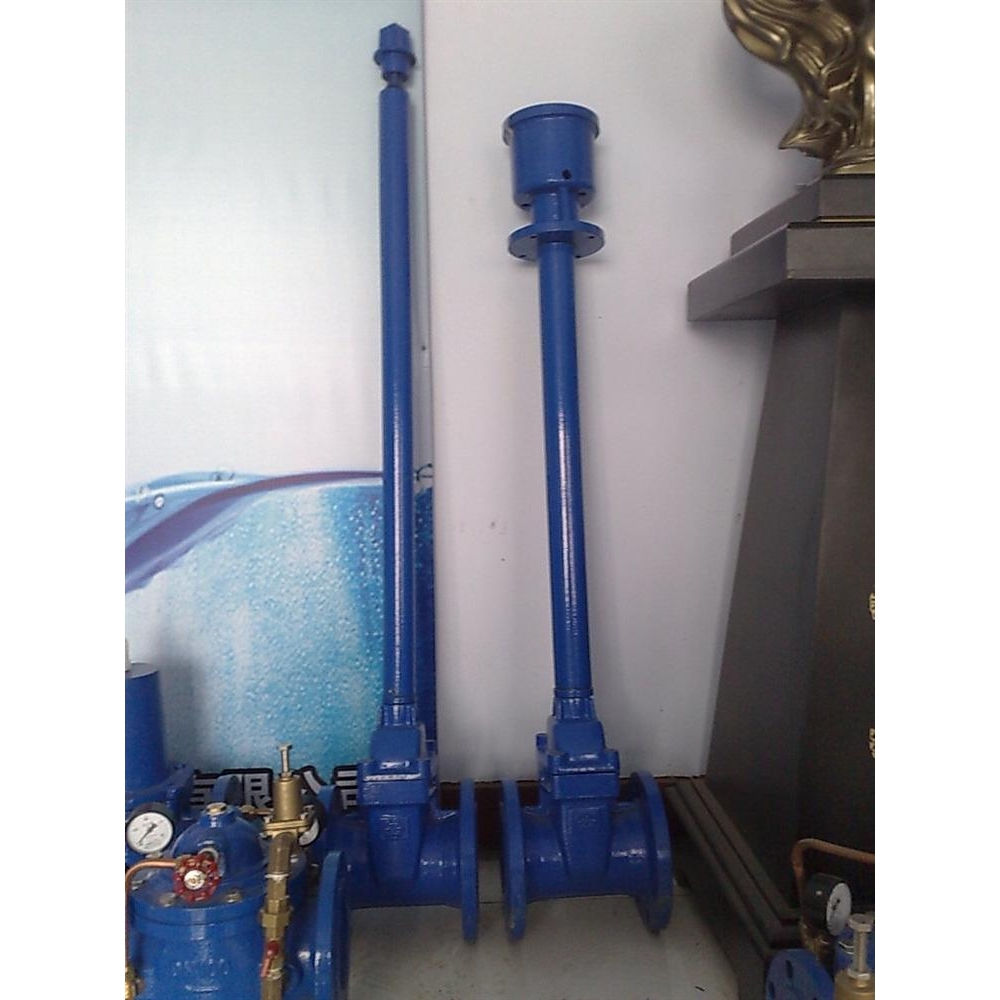

MZ45X埋地式闸阀

  • 1、产品型号:MZ45X。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.0Mpa~1.6Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:球墨铸铁、铸铁、碳钢。
  • 6、适用介质:水、油、气。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

MZ45X埋地闸阀又叫埋地式闸阀是我们公司从欧洲引进技术生产的又一款新产品,阀组可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资。美化道路环境,耐辗压,避免井盖丢失造成安全事故,阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

技术参数

型号 直埋Z45X-10 直埋Z45X-16
公称压力 1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)
公称通径 40~600mm 40~600mm
井管长度 0.3~2m~4m~6m 0.3~2m~4m~6m
井管伸缩调整量 0.2~1m 0.2~1m
密封实验压力 1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)
强度实验压力 1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)
适用温度 -40~90℃ -40~90℃
适用介质 水、油、天然气及其他非腐蚀性流体 水、油、天然气及其他非腐蚀性流体
驱动方式 手动 手动
亦可根据客户要求,提供具有特殊技术参数的产品

主要材料表

阀体 灰铸铁、球墨铸铁
闸板 灰铸铁、球墨铸铁、NBR、NR、EPDM
阀盖 灰铸铁、球墨铸铁
阀杆、伸缩杆 不锈钢
密封套 黄铜
阀杆螺母 黄铜
密封圈 NBR
井管伸缩部分 钢管加两层防腐处理
井室井盖 灰铸铁、球墨铸铁

外形结构图

主要外形尺寸

DN H A B d d1 n-Φd W(kg)
40 200 166 300≤B <3000 147 117 3Φ12 20
50 200 188 300≤B <3000 147 117 3Φ12 20
65 200 213 300≤B <3000 147 117 3Φ12 24
80 200 255 300≤B <3000 147 117 3Φ12 26
100 200 275 300≤B <3000 147 117 3Φ12 35
125 200 320 300≤B <3000 147 117 3Φ12 37
150 200 368 300≤B <3000 147 117 3Φ12 55
200 280 455 300≤B <3000 180 150 3Φ12 96
250 280 536 300≤B <3000 180 150 3Φ12 139
300 280 633 300≤B <3000 180 150 3Φ12 152
