PZL73H,PZL73X链轮刀型闸阀

更新时间:2024-04-13 10:04:21

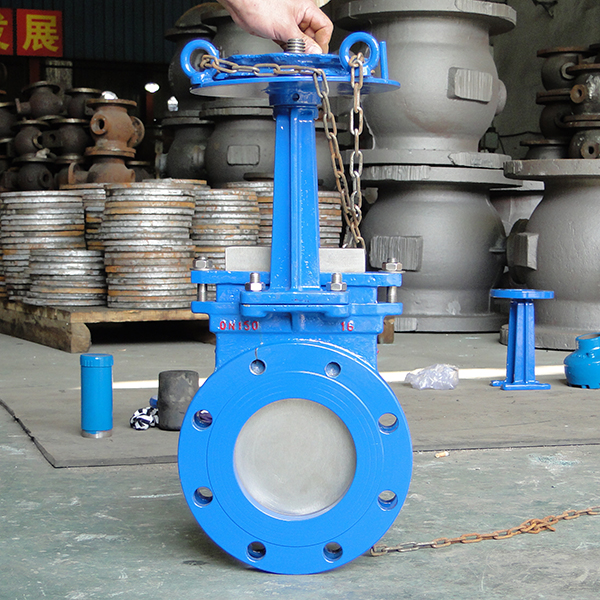

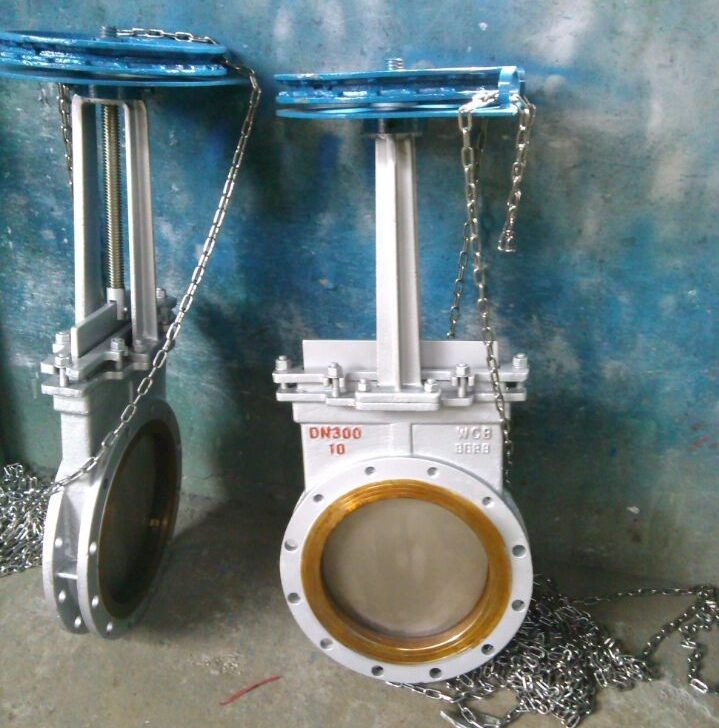

PZL73H,PZL73X链轮刀型闸阀

  • 1、产品型号:PZL73H、PZL73X。
  • 2、公称通径:DN50~DN1200。
  • 3、公称压力:0.6Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC~425ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:排渣、煤灰、石灰、浆液、污水、糖浆等。
  • 7、结构形式:单闸板、双闸板。
  • 8、连接方式:法兰、对夹。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

PZL73H/PZL73X链轮刀型闸阀其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣,易安装,易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大,占空间,易积渣,不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

链轮刀型闸阀驱动装置主要使用在需要长距离操作的阀门上,通过链轮驱动装置与阀门其它部件装配连接;通过拉动手拉链条,实现对阀门进行远距离的手动操作,使阀门使用更加灵活,不受电力与气源的限制。

技术范围

公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径:DN50mm~DN2000mm NPS 2"~80"
适用温度:-38℃~1100℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式:硬密封、软密封
泄 漏 量:硬密封:D级(液体0.1×DNmm3/s);软密封:A级(零泄漏)
配套附件:安装法兰

主要零部件材质Key parts material

阀体、上盖
body,upper cap
碳钢、不锈钢
Carbon steel,stainless steel
阀板
Valve plate
不锈钢
Stainless steel
阀杆
Stem
不锈钢
Stainless steel
密封圈
Seal ring
橡胶、四氟、不锈钢、硬质合金
Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力
Nominal pressure
PN
壳体试验
Casing test
1.5×PN
密封试验
Leak test
1.1×PN
工作温度
Operating temperature
橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质
Working medium
糖浆、纸浆、污水、煤浆、灰、渣水混合物
Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture: JB/T8691-1998
法兰连接Flange connection: GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length: GB/T15188.2-94
试验验收Testing and acceptance: GB/T13927-92

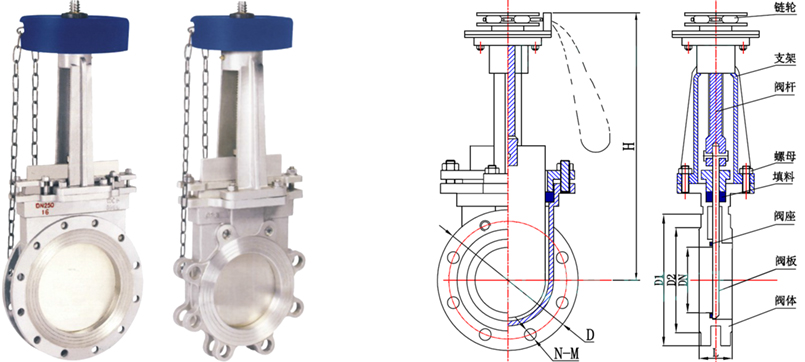

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension 单位Unit:mm
PN DN L D D1 D2 H N-M PN DN L D D1 D2 H N-M
0.6 50 48 160 125 100 285 4-16 1.0 50 48 160 125 99 285 4-16
65 48 180 145 120 298 4-16 65 48 185 145 120 298 4-16
80 50 195 160 135 315 4-16 80 50 200 160 135 315 8-16
100 50 215 180 155 365 8-16 100 50 220 180 155 365 8-16
125 57 245 210 185 400 8-16 125 57 250 210 185 400 8-16
150 57 280 240 210 475 8-20 150 57 285 240 210 475 8-20
200 70 335 295 265 540 8-20 200 70 340 295 265 540 12-20
250 70 390 350 320 630 12-20 250 70 405 355 310 630 12-22
300 76 440 400 368 780 12-20 300 76 460 410 375 780 12-22
350 76 500 460 428 885 16-20 350 76 520 470 435 885 16-22
400 89 565 515 482 990 16-22 400 89 580 525 485 990 16-27
450 89 615 565 532 1100 20-22 450 89 640 585 545 1100 20-27
500 114 670 620 585 1200 20-22 500 114 715 650 609 1200 20-30
600 114 780 725 685 1450 20-27 600 114 840 770 720 1450 20-36
700 130 895 840 800 1700 24-27 700 130 910 840 788 1700 24-36
800 130 1010 950 898 2000 24-30 800 130 1025 950 895 2000 24-36
900 140 1110 1050 1005 2300 28-30 900 140 1125 1050 998 2300 28-36
1000 216 1220 1160 1115 2500 28-30 1000 216 1255 1170 1110 2500 28-42
1200 254 1450 1380 1325 2800 32-36 1200 254 1485 1390 1325 2800 32-48
