PZ673H不锈钢气动刀闸阀

更新时间:2024-04-13 10:04:46

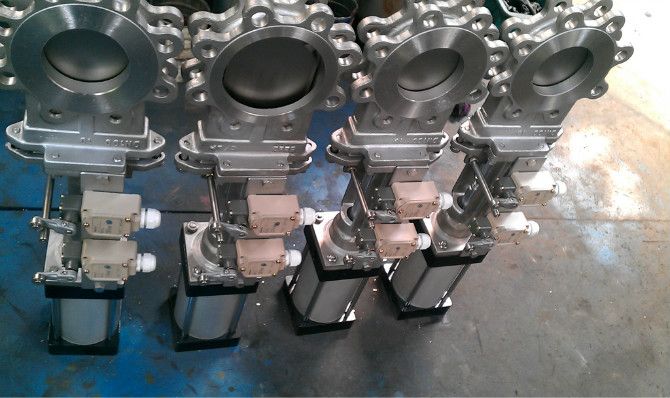

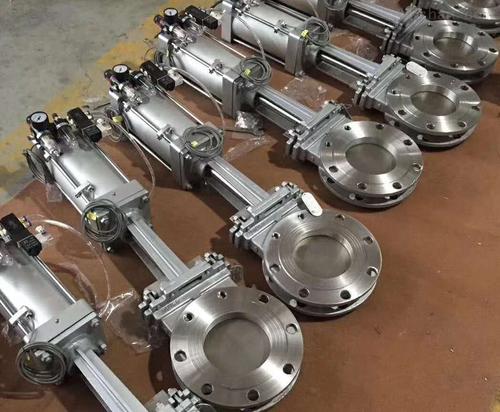

PZ673H不锈钢气动刀闸阀

  • 1、产品型号:PZ673H。
  • 2、公称通径:DN50~DN1200。
  • 3、公称压力:0.6Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC~425ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:排渣、煤灰、石灰、浆液、污水、糖浆等。
  • 7、结构形式:单闸板、双闸板。
  • 8、连接方式:法兰、对夹。
  • 9、驱动方式:手动、链轮、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

PZ673H不锈钢气动刀闸阀其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣,易安装,易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大,占空间,易积渣,不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品概述

不锈钢气动刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

技术范围

公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径:DN50mm~DN2000mm NPS 2"~80"
适用温度:-38℃~1100℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式:硬密封、软密封
泄 漏 量:硬密封:D级(液体0.1×DNmm3/s);软密封:A级(零泄漏)
配套附件:安装法兰

可选附件

1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)
4、电/气阀门定位器(调节型用)

主要零部件材质Key parts material

阀体、上盖
body,upper cap
碳钢、不锈钢
Carbon steel,stainless steel
阀板
Valve plate
不锈钢
Stainless steel
阀杆
Stem
不锈钢
Stainless steel
密封圈
Seal ring
橡胶、四氟、不锈钢、硬质合金
Rubber,PTFE,stainless steel,hard alloy

主要性能规范Key performance indicators

公称压力
Nominal pressure
PN
壳体试验
Casing test
1.5×PN
密封试验
Leak test
1.1×PN
工作温度
Operating temperature
橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质
Working medium
糖浆、纸浆、污水、煤浆、灰、渣水混合物
Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

设计标准

设计制造Design and manufacture: JB/T8691-1998
法兰连接Flange connection: GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length: GB/T15188.2-94
试验验收Testing and acceptance: GB/T13927-92

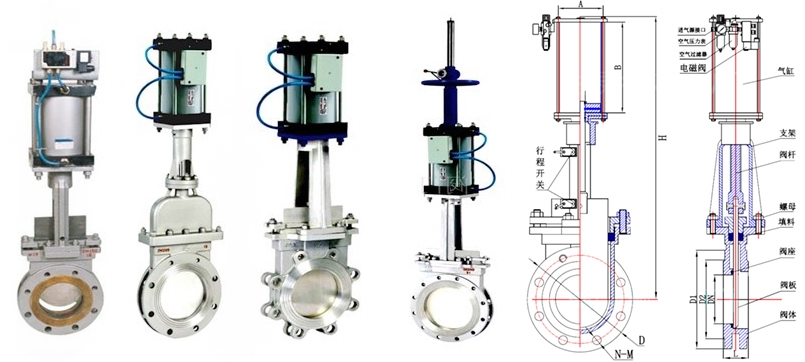

外形结构图

主要外形尺寸

主要外形及连接尺寸Profile and connection dimension 单位Unit:mm
PN DN L D D1 D2 H N-M PN DN L D D1 D2 H N-M
0.6 50 48 160 125 100 335 4-16 1.0 50 48 160 125 99 335 4-16
65 48 180 145 120 363 4-16 65 48 185 145 120 363 4-16
80 50 195 160 135 395 4-16 80 50 200 160 135 395 8-16
100 50 215 180 155 465 8-16 100 50 220 180 155 465 8-16
125 57 245 210 185 530 8-16 125 57 250 210 185 530 8-16
150 57 280 240 210 630 8-20 150 57 285 240 210 630 8-20
200 70 335 295 265 750 8-20 200 70 340 295 265 750 12-20
250 70 390 350 320 900 12-20 250 70 405 355 310 900 12-22
300 76 440 400 368 1125 12-20 300 76 460 410 375 1125 12-22
350 76 500 460 428 1260 16-20 350 76 520 470 435 1260 16-22
400 89 565 515 482 1450 16-22 400 89 580 525 485 1450 16-27
450 89 615 565 532 1600 20-22 450 89 640 585 545 1600 20-27
500 114 670 620 585 1820 20-22 500 114 715 650 609 1820 20-30
600 114 780 725 685 2300 20-27 600 114 840 770 720 2300 20-36
700 130 895 840 800 2600 24-27 700 130 910 840 788 2600 24-36
800 130 1010 950 898 3000 24-30 800 130 1025 950 895 3000 24-36
900 140 1110 1050 1005 3400 28-30 900 140 1125 1050 998 3400 28-36
1000 216 1220 1160 1115 3800 28-30 1000 216 1255 1170 1110 3800 28-42
1200 254 1450 1380 1325 4300 32-36 1200 254 1485 1390 1325 4300 32-48
