ZJHQ气动薄膜三通调节阀

更新时间：2024-04-13 10:04:08

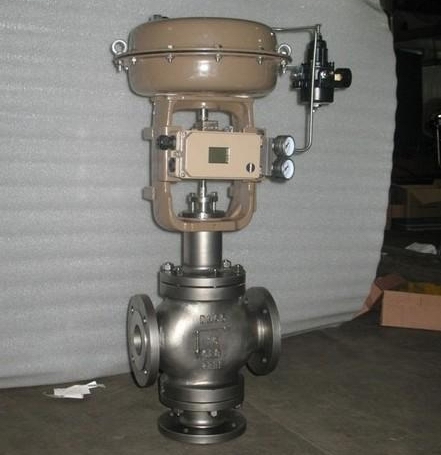

ZJHQ气动薄膜三通调节阀

  • 1、产品型号：ZJHQ。
  • 2、公称通径：DN25～DN300。
  • 3、公称压力：1.6MPa～6.4MPa。
  • 4、适用温度：-29ºC～+550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油品、蒸汽、液体。
  • 7、结构形式：三通。
  • 8、连接方式：法兰。
  • 9、驱动方式：气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZJHQ气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（气动三通分流调节阀），两进一出（气动三通分流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。

产品特点

ZJHQ气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

阀体

形      式 三通铸造球型阀
公称通径 合流阀：25-300分流阀：80-300
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、792-94等
材      料 铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖 标准型：-17-230℃ 散热型：230-450℃ 波纹管密封型：-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式 薄壁圆筒型阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构

型      式 ZHA/B多弹簧薄膜执行机构
型      号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
弹簧范围KPa 20-100（标准）、20-60、60-100、40-200、80-240
膜片材料 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140-400KPa
气源接口 RC1/4"
环境温度 -30-70℃
阀作用形式
气关式(B)一失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件（根据要求配置）
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

项        目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回      差% ≤3.0 ≤1.0
死      区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 土2.5 ±1.0
终点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 土2.5 ±1.0
额定行程偏差% ≤2.5
泄漏量1/h 0.01%X阀额定容量
可调范围R 30:1

额定流量系数Kv、额定行程

公称通径DN(mm)   25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 合流阀 8.5 13 21 34 53 85 135 210 340 535 800 1360
分流阀 - - - - - 85 135 210 340 535 800 1360
额定行程L (mm)   16 25 40 60   100
配用执行机构型号   ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-56
允许压差( bar) 20-100KPa 7.8 5.4 4.9 2.9 2.9 2 1.2 1.2 0.78 0.49 0.5 0.35
40-200KPa 16 11 10 6 6 4 2.4 2.4 1.6 1 1 0.7
备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar。

外形结构图



主要外形尺寸

外形尺寸及重量     单位：mm
公祢通径 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/40 185 200 220 250 275 300 350 410 450 550 640 720
PN64 200 210 235 265 295 320 370 440 475 570 670 750
A   285 285 285 285 360 360 360 470 470 470 580 580
H1 PN16/40 155 175 180 200 235 250 260 330 350 420
PN64 165 175 185 205 245 255 270 335 365 430
H2   298 298 298 298 380 380 380 510 510 510
H3 PN16/40 235 247 256 268 364 384 394 465 470 540
PN64 245 265 268 278 381 390 400 470 485 540
H4 PN16/40 364 425 430 445 660 680 690 748 740 780
PN64 364 425 435 450 665 690 700 750 750 795
H5 PN16/40 140 150 160 180 200 210 220 260 280 320 474 580
PN64 150 170 180 200 220 240 260 300 320 380 474 580
PN16/40           225 245 285 305 350 540 612
PN64           265 285 325 345 410 540 612
C   220 220 220 220 270 270 270 320 320 320
H6   180 180 180 180 236 236 236 310 310 310
重量 PN16/40 28 30 39 46 75 81 98 148 188 285
PN64 32 37 49 61 92 98 119 191 222 320
备注：
1、表中重量为不带附件标准数据，也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。
