ZZWPE电动温度控制阀

更新时间:2023-09-16 11:09:22

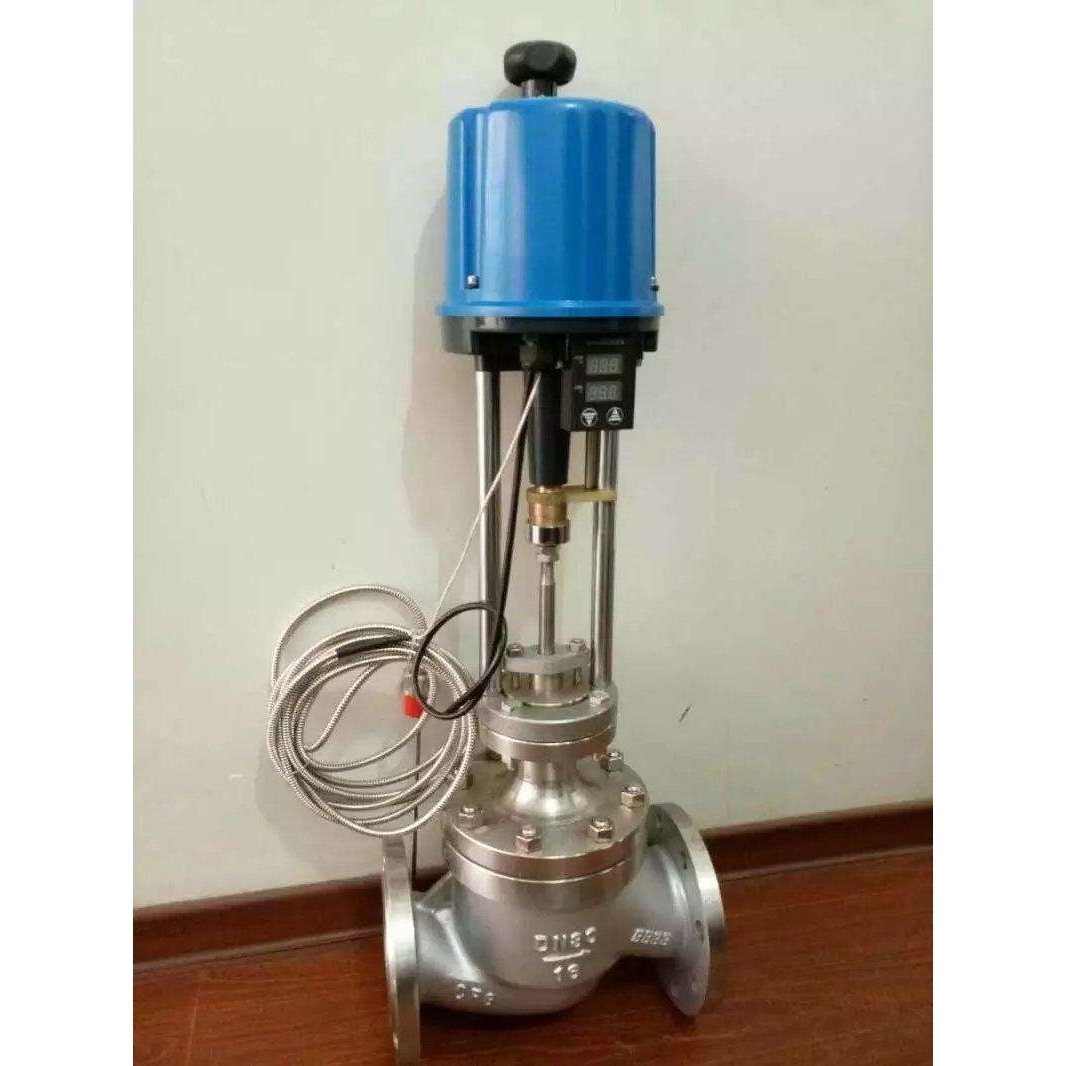

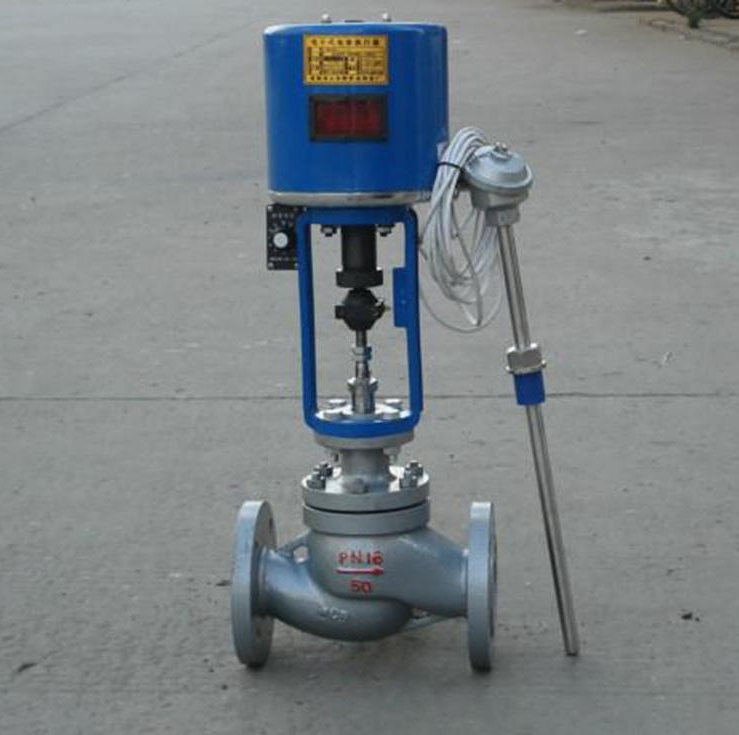

ZZWPE电动温度控制阀

  • 1、产品型号:ZZWPE。
  • 2、公称通径:DN15~DN500。
  • 3、公称压力:1.6MPa~6.4MPa。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:灰铸铁、铸钢、不锈钢。
  • 6、适用介质:水、蒸汽、油品、液体、气体。
  • 7、结构形式:单座。
  • 8、连接方式:法兰、螺纹、焊接。
  • 9、驱动方式:电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

ZZWPE电动温度控制阀由单座调节阀、电动执行机构、温度传感器和温度调节器等部件组成。主要用于对蒸汽、热气、导热油及气体等介质的温度实行自动调节和控制。结构简单,操作方便,选用温度范围广、响应时间快、密封性能可靠。因而自力式电动温度控制阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。

产品特点

1、适用范围广泛,阀体结构有单座、或套筒两种型式。
2、有较宽的温度设定范围,控制精度高。
3、有超温过载保护措施,安全可靠。
4、温度设定方便,运行期间也可连续调节。

工作原理

由单座调节阀、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理,工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。
备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

阀体

形 式 直通单座铸造球型阀
公称通径 25、32、40、50、65、80、100、1 25、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材 料 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上 阀 盖 标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构

型 式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%

性能

流量特性 直线、等百分比、快开
可调范围 50:1 (CV<6.3 30:1)
额定CV值 等百分比CV1.6~630 ,直线CV1.8~690
允许泄漏量 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213
性能指标   气动 电动
基本误差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死区% ≤0.6 ≤1.0
始终点偏差% ±2.5 ±2.5
额定行程偏差% ≤2.5 ≤2.5

额定流量系数Kv、额定行程、允许压差

阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
公称通径 行程 可选流量系数Cv(★标准型 ●推荐 ○定制)
DN20 16mm
DN25
DN32 25 mm
DN40
DN50
DN65 40mm
DN80
DN100
DN125 60mm
DN150
DN200
电动执行机构 金属密封最大允许压差(MPa)
型号 推力(N)
3810L-08 800 6.4 5.5 3.5 2.38
3810L-20 2000 6.4 6.4 6.4 4.77 3.05 1.86 1.19 0.76
3810L-30 3000           2.79 1.79 1.14
3810L-50 5000           4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500                 1.35 0.8 0.57 0.39 0.26 0.16
3810L-99 10000                       0.61 0.42 0.20
3810L-160 16000                       0.97 0.67 0.35

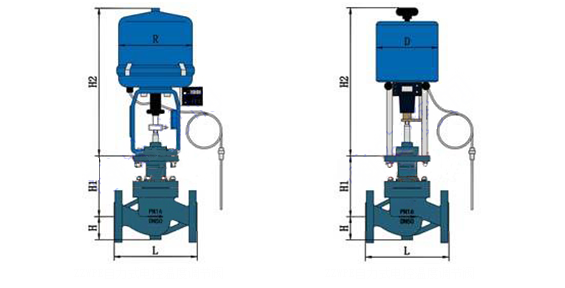

外形结构图



外形尺寸及重量 单位:mm

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 CHL 465 465 465 465 465 560 560 560 560 560 788
3810 373 373 495 495 495 700 700 700 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218
R 225 225 225 225 225 257 257 257 310 310 310

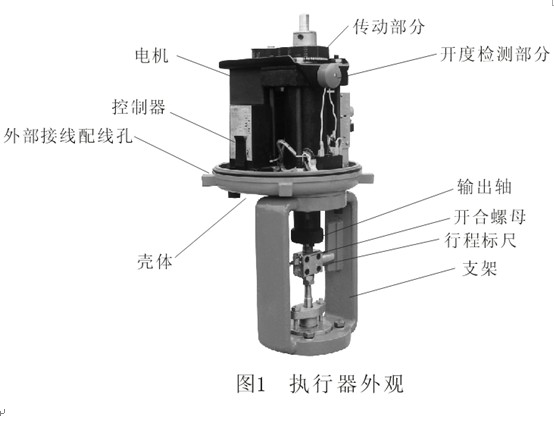

执行机构结构图


本执行器主要由以下几部分组成;
1、控制器:接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号,控制执行器按预定模式工作。
2、传动机构:把电机的旋转运动变成动力输出轴的直线往复运动,实现调节阀的开关和调节功能。
3 、开度检测机构:将输出轴的直线运动位移(阀芯的开度)经齿条、齿轮反馈给电位器,由电位器转换成电信号再反馈给控制器,当来自调节器的输入信号和阀芯的开度信号之差为零时,电机将停止工作。
4 、联结机构:通过支架将执行器和被控阀门联结,并由开合螺母将执行器输出轴和阀杆连接,开合螺母上带有指针,支架上有标尺,可指示输出轴(或阀杆)的位移
5 、手动机构:本执行器还设计有手动机构,在断电情况下,根据需要可由手动操作来完成调节阀的开、关和调节功能。

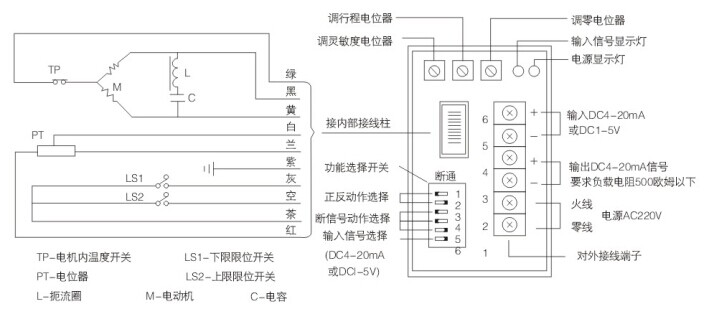

接线图

主要特点

3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源,接受来自调节器控制信号(DC4  ~  20mA  或 DC1  ~  5V),实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。
1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4  ~  20mA
(或DC1  ~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单
方便。
1.2  执行器的关键部件  —  控制器,采用最先进的混合集成电路,用树脂密
封浇铸,外形为匣状,体积小,可靠性高。
1.3  驱动量的反馈检测采用高性能导电塑料电位器,分辨率< 0.4%。
1.4  具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
1.5  用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。)
1.6  用状态选择开关可以设定(正、反动作。)
1.7  用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
1.8  调整工作零点(始点)和行程(终点)简单易行。
1.9  当突然断电时,能确保阀芯自锁。
1.10  采用同步皮带转动,有效降低了噪音。
1.11  延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起
动保护,并可反向运行取消延时保护。
2         主要技术参数
2.1  电源:AC220V±10%,50HZ
2.2 耗电功率(额定负载时)
规格 A 型执行器  50VA;
规格 B 型执行器  150VA;
规格 C 型执行器  220VA。
2.3 输入信号:DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  输出信号:DC4 ~ 20mA(负载电阻碍500Ω以下)。
2.5  控制精度:基本误差:±1%;回差≤1%;死区≤1%。
2.6  工作行程调整范围:“零点”:±25%;“行程”20% ~ 100%。
2.7  外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

类别 3810L系列 3410L系列 额定输出力N 速度mm/s 最大行程mm
普通型 381LS A-08 341LS A-08 800 4.2 30
381LSA-20 341LSA-20 2000 2.1
381LSB-30 341LSB-30 3000 3.5 60
381LS B-50 341LS B-50 5000 1.7
381LSC-65 341LSC-65 6500 3.4 100
381LSC-99 341LSC-99 10000 2.0
381LSC-160 341LSC-160 16000 1.0
隔爆型 381LX A-08 341LX A-08 800 4.2 30
381LXA-20 341LXA-20 2000 2.1
381LXA-30 341LXA-30 3000 3.5 60
381LXA-50 341LXA-50 5000 1.7

角行程3810R、3410R系列

类别 3810R系列 3410R系列 额定输出力矩N.m 动作时间90o/S 最大转角
普通型 381RSA-02 341RSA-02 20 8.5 90º
381RSA-05 341RSA-05 50 17
381RSB-10 341RSB-10 100 18
381RSB-20 341RSB-20 200 36
381RSC-30 341RSC-30 300 24
381RSC-50 341RSC-50 500 42
381RSC-60 341RSC-60 600 48
381RSD-100 341RSD-100 1000 30
381RSD-150 341RSD-150 1500 42
隔爆型 381RXB-10 341RXB-10 100 18
381RXB-20 341RXB-20 200 36
