CS14F液体膨胀式蒸汽疏水阀

更新时间:2024-04-13 10:04:33

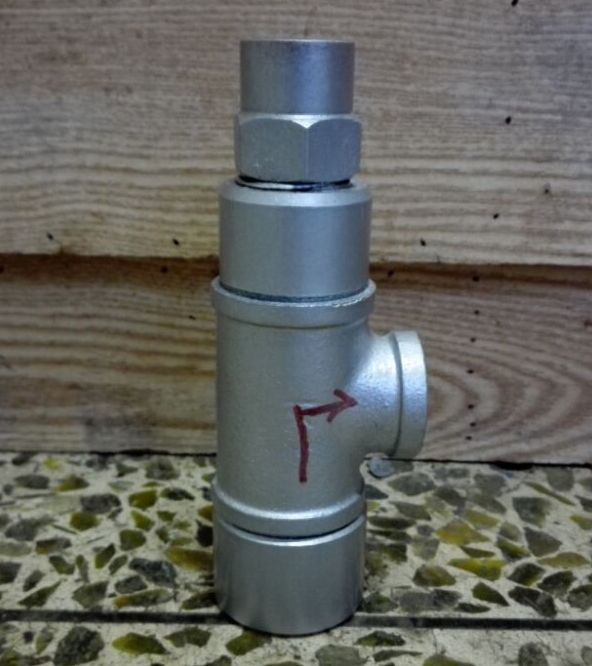

CS14F液体膨胀式蒸汽疏水阀

  • 1、产品型号:CS14F。
  • 2、公称通径:DN15~DN50。
  • 3、公称压力:1.6MPa。
  • 4、适用温度:-29ºC~+425ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:蒸汽。
  • 7、结构形式:液体膨胀式。
  • 8、连接方式:法兰、螺纹、焊接。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

CS14F液体膨胀式蒸汽疏水阀是属于热静力式疏水阀的一种,它可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高蒸汽输送和热源效率,该产品其关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。具有排水温度调节机构,可在70-100℃之间调节,使用方便。

工作原理

       该阀排水是连续的,而且没有噪音。温度敏感元件,采用不锈钢耐腐蚀。不受振动,蒸汽压力波动和水锂的影响。体积小、重量轻、安装方便。疏水阀的温度元件中充满了液体,当冷凝水低于给定温度70-100℃时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于70-100℃时,元件彭胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整70-100℃中任意给定角度。

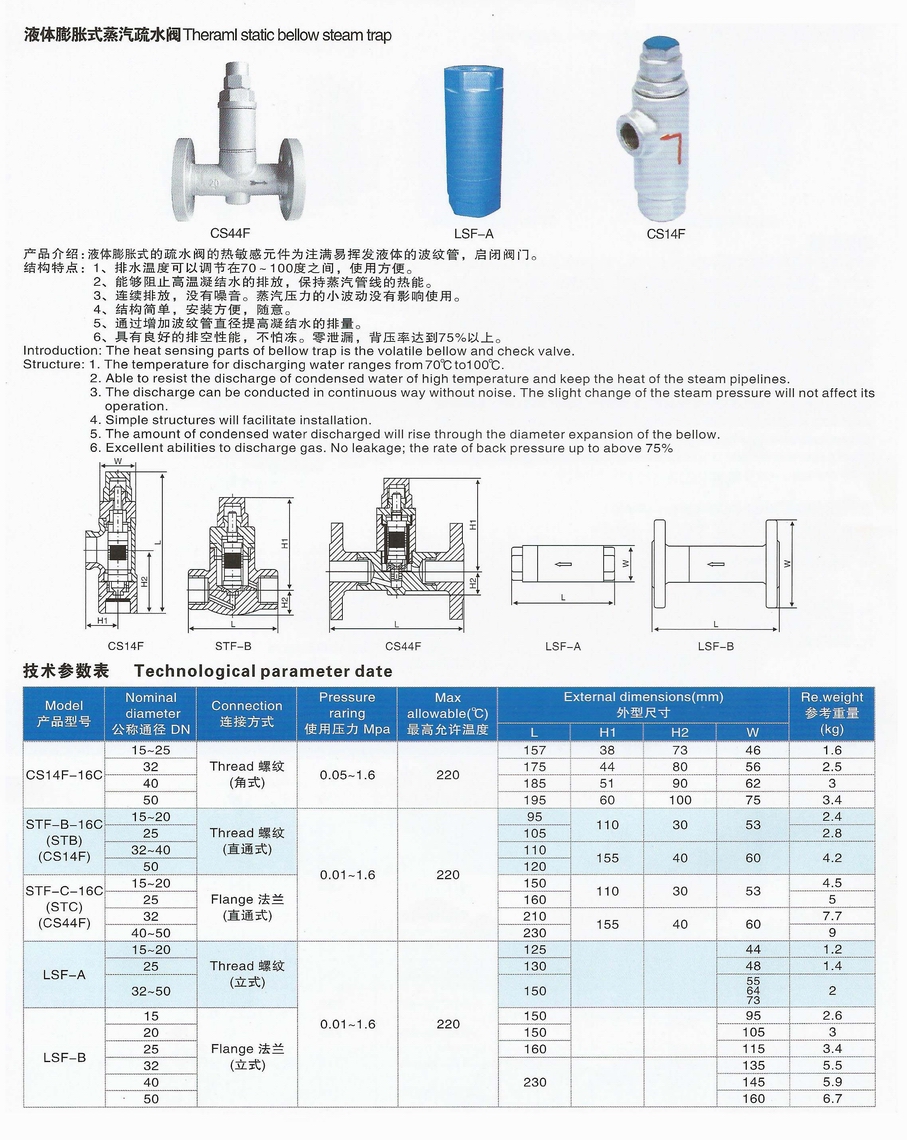

外形结构尺寸图
