CS41H-3NL立式自由浮球式疏水阀
更新时间：2024-04-13 10:04:28

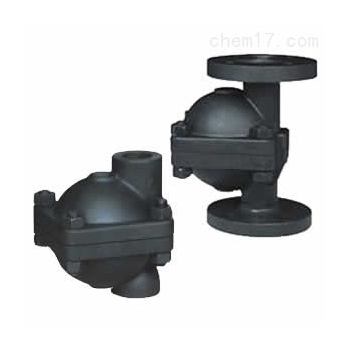

CS41H-3NL立式自由浮球式疏水阀
- 1、产品型号：CS41H-3NL。
- 2、公称通径：DN15～DN50。
- 3、公称压力：1.6MPa～2.5MPa～4.0MPa。
- 4、适用温度：-29ºC～+425ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：蒸汽。
- 7、结构形式：立式。
- 8、连接方式：法兰、内螺纹。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明

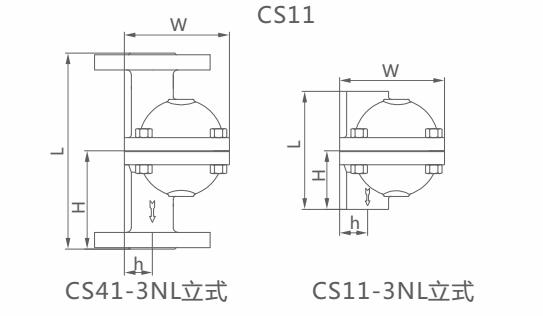

CS41H-3NL立式自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。能连续排水、性稳定、排水量大、漏水量小。外形结构图
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| CS41H-3NL | 15 | 160 | 63 | 30 | 113 |
| 20 | 160 | 63 | 30 | 113 | |
| 25 | 160 | 63 | 30 | 113 | |
| 32 | 250 | 100 | 38 | 172 | |
| 40 | 250 | 100 | 38 | 172 | |
| 50 | 250 | 100 | 38 | 172 |
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| CS11H-3NL | 15 | 125 | 63 | 30 | 113 |
| 20 | 125 | 63 | 30 | 113 | |
| 25 | 125 | 63 | 30 | 113 | |
| 32 | 200 | 100 | 38 | 172 | |
| 40 | 200 | 100 | 38 | 172 | |
| 50 | 200 | 100 | 38 | 172 |
