GM，GSB杠杆浮球式蒸汽疏水阀
更新时间：2024-04-13 10:04:32
GM，GSB杠杆浮球式蒸汽疏水阀
- 1、产品型号：GM、GSB。
- 2、公称通径：DN25～DN100。
- 3、公称压力：1.6MPa～2.5MPa～4.0MPa。
- 4、适用温度：-29ºC～+425ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、蒸汽。
- 7、结构形式：杠杆浮球式。
- 8、连接方式：法兰、内螺纹、承插焊。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
型号
GM2，GM4，GM6，GM8GSB2，GSB4，GSB6，GSB8
产品说明
GM、GSB杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。产品特点
1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。
工作原理

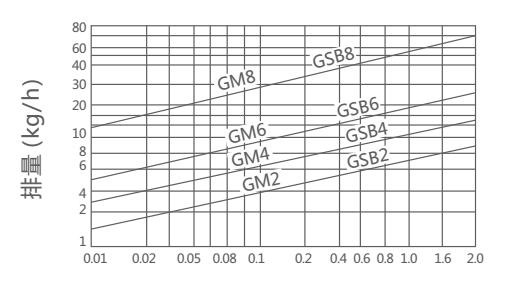

该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。排量图
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差

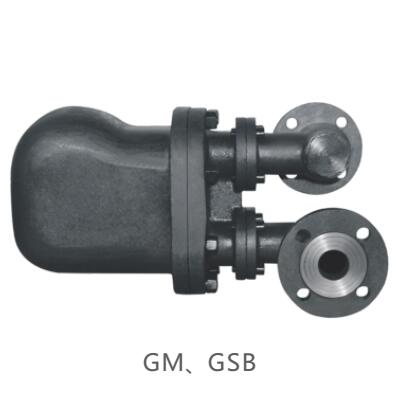

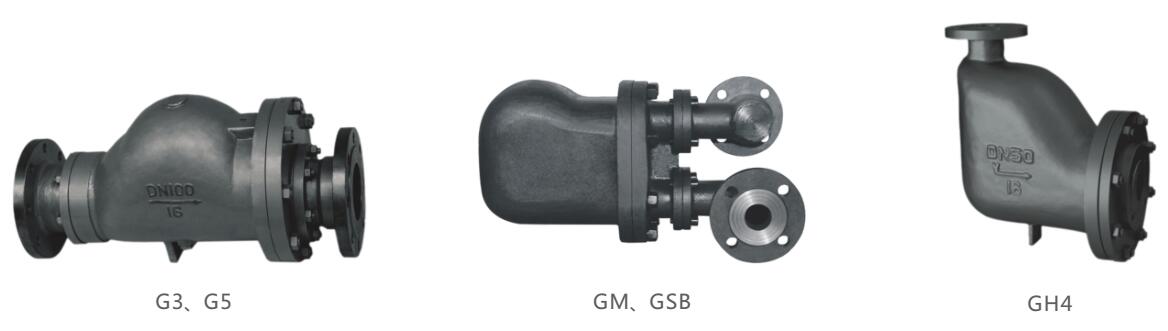

产品示意图

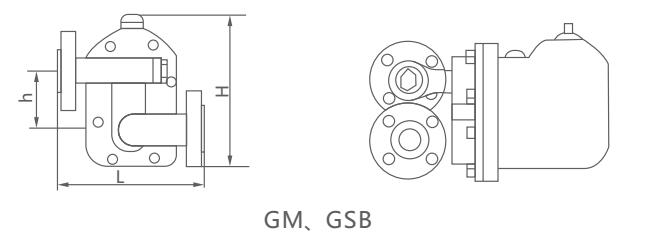

外形结构图
主要外形尺寸
| 型号 | 口径DN | L | H | h |
| GM2/ GSB2-10/20 | 25-40 | 200 | 230 | 83 |
| GM2/ GSB2-10/20 | 50 | 210 | 230 | 83 |
| GM4/ GSB4-10/20 | 32-50 | 200 | 310 | 105 |
| GM6/ GSB6-10/20 | 40-80 | 270 | 345 | 130 |
| GM8/ GSB8-10/20 | 80-100 | 350 | 482 | 174 |
