CS41H浮球式蒸汽疏水阀

更新时间:2024-04-13 10:04:28

CS41H浮球式蒸汽疏水阀

  • 1、产品型号:CS41H。
  • 2、公称通径:DN15~DN150。
  • 3、公称压力:1.6MPa~2.5MPa~4.0MPa。
  • 4、适用温度:-29ºC~+425ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:蒸汽。
  • 7、结构形式:浮球式。
  • 8、连接方式:法兰、内螺纹。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

CS41H浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式蒸汽疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。能连续排水、性稳定、排水量大、漏水量小。

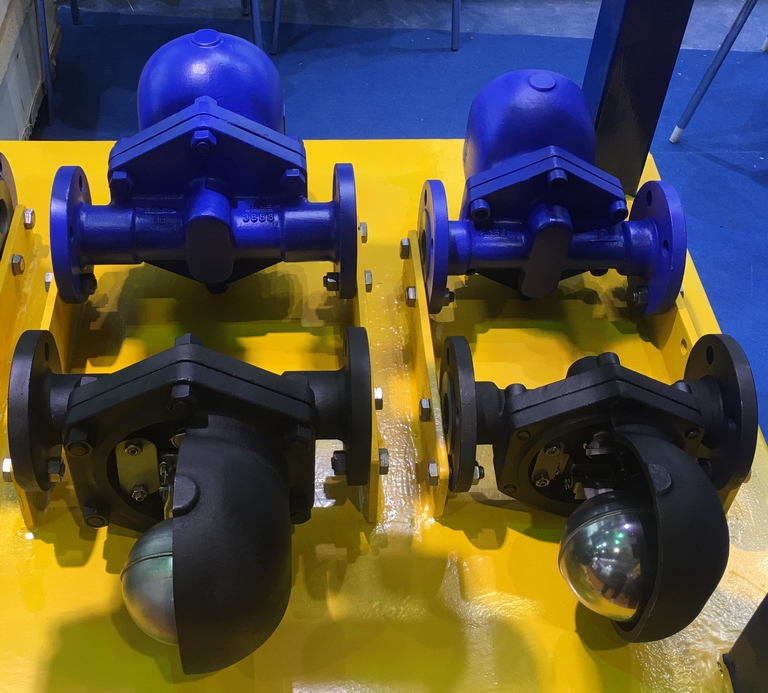

工作原理

    该阀利用浮力原理,浮球根据凝结水量的多少随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重降到底部,关闭排水阀座孔。由于排水阀座孔在凝结水水位以下,水汽自然分离,形成水封,达到无蒸汽泄漏。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度,工作连续,性能稳定。
3、排空气性能好有自动或手动排空气装置,无气锁现象,工作平稳无噪音。

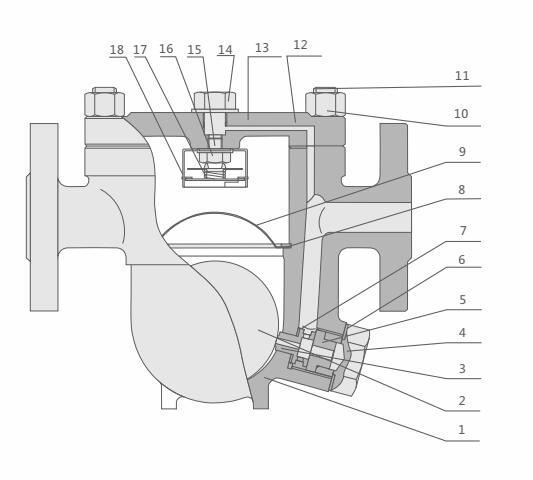

结构分解图



主要零部件

序号 名称 材料
1 阀体 WCB
2 浮球 304
3 封圈 2Cr13
4 尾螺 2Cr13
5 并冒 2Cr13
6 平垫圈 H62
7 平垫圈 H62
8 挡圈 65Mn
9 滤网 304
10 螺母 45
11 螺柱 35CrMoA
12 石墨封圈 304+石墨
13 阀盖 A105
14 螺堵头 2Cr13
15 阀座 Q235
16 磨合膨胀片 304
17 弹簧 304
18 保护套 304

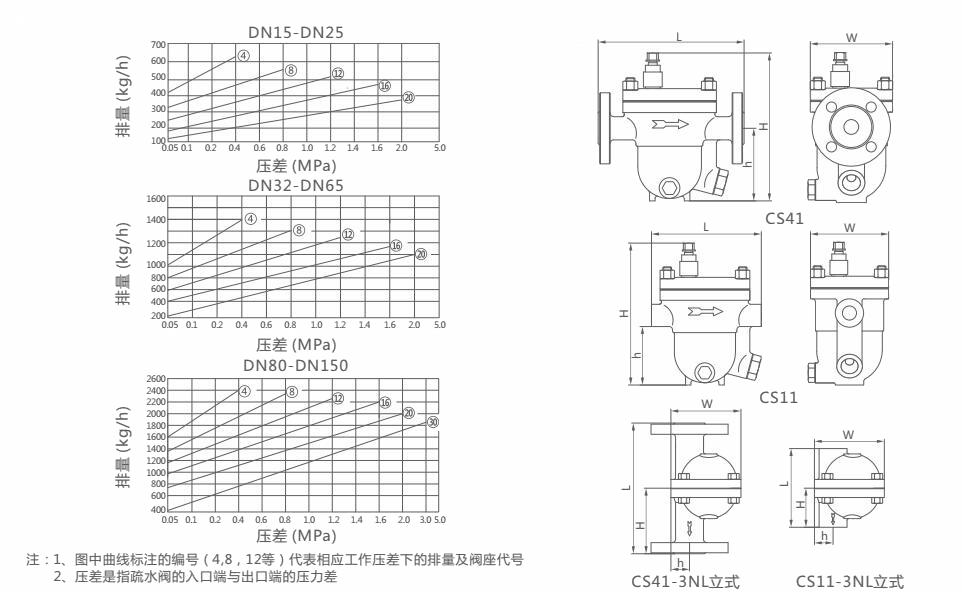

外形结构图

主要外形尺寸

产品型号
Produstion Type
口径 尺寸Dimensions
DN L H D D1 D2 b f Z-φd
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B
15 195 195 95 65 45 14 2 4-φ14
20 195 200 105 75 55 14 2 4-φ14
25 215 225 115 85 65 14 2 4-φ14
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D
25 270 245 115 85 65 14 2 4-φ14
32 270 250 135 100 78 16 2 4-φ18
40 280 290 145 110 85 16 3 4-φ18
50 290 300 160 125 100 16 3 4-φ18
CS41H-16C、25C
CS41H-16F、25F
50 410 380 160 125 100 16 3 4-φ18
65 410 380 180 145 120 18 3 4-φ18
80 430 420 195 160 135 20 3 8-φ18
100 430 440 215 180 155 20 3 8-φ18
125 480 510 245 210 185 22 3 8-φ18
150 480 510 280 240 210 24 3 8-φ23
