ZL47F自力式流量控制阀

更新时间：2024-04-13 10:04:10

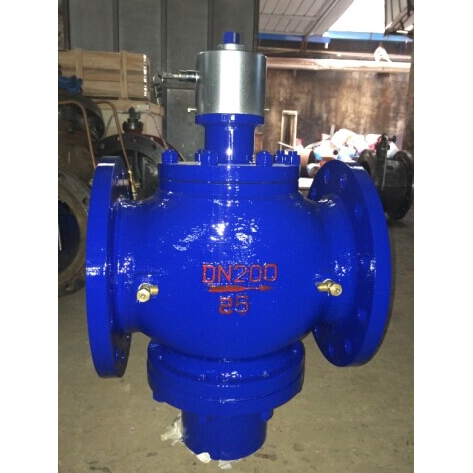

ZL47F自力式流量控制阀

  • 1、产品型号：ZL47F。
  • 2、公称通径：DN15～DN350。
  • 3、公称压力：1.6MPa。
  • 4、适用温度：-0ºC～+80ºC。
  • 5、阀体材质：球墨铸铁、铸钢、不锈钢。
  • 6、适用介质：水、油、液体。
  • 7、功能作用：控制流量。
  • 8、连接方式：法兰式、内螺纹。
  • 9、驱动方式：自力式。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZL47F自力式流量控制阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统流量不变的阀门，ZL47F自力式流量控制阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。ZL47F自力式流量控制阀流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。

产品特点

1、可按设计要求或实际要求设定流量，自动消除系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提高供冷水（热水）的质量。
3、彻底解决近端压差大，远差压差的矛盾。
4、减少系统循环水量，减低系统阻力。
5、减少设计工作量，不需对管道进行繁琐的水力平衡计算，管网设计简单，维修方便，节约造价。
6、采用先进的技术膜片，理论误差为零，且可承受0.8的压差，整圈流量显示均为测试值。

零部件材料

零件名称 材料
阀体、阀盖 灰铸铁、球铁、铸钢、不锈钢
阀杆 不锈钢
阀瓣 铸铜
膜片 丁腈橡胶

性能规范

型号 ZL47F-16
公称压力 1.6 MPa
壳体试验压力 2.4MPa
使用介质 水、油等非腐蚀性液体
介质温度 0-80℃

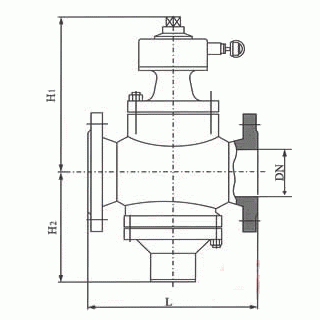

外形结构图

主要外形尺寸

产品型号 公称通径 (mm) L H1 H2 流量控制范围 m3/h
ZL47F-16 15 110 122 70 0.1～1
ZL47F-16 20 110 122 70 0.1～1.5
ZL47F-16 25 115 137 74 0.2～2
ZL47F-16 32 160 182 91 0.5～4
ZL47F-16 40 200 191 147 1～6
ZL47F-16 50 215 197 147 2～10
ZL47F-16 65 230 205 154 3～15
ZL47F-16 80 275 259 181 5～25
ZL47F-16 100 290 268 211 10～35
ZL47F-16 125 315 334 227 15～50
ZL47F-16 150 350 357 260 30～80
ZL47F-16 200 430 407 303 40～180
ZL47F-16 250 520 452 367 100～300
ZL47F-16 300 635 486 430 150～500
ZL47F-16 350 670 555 495 200～700

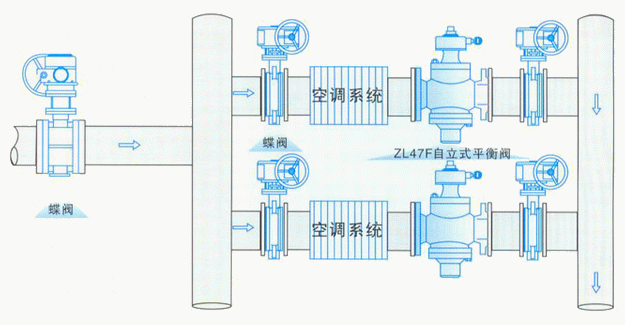

安装示意图
