H142X液压水位控制阀

更新时间：2024-04-13 10:04:08

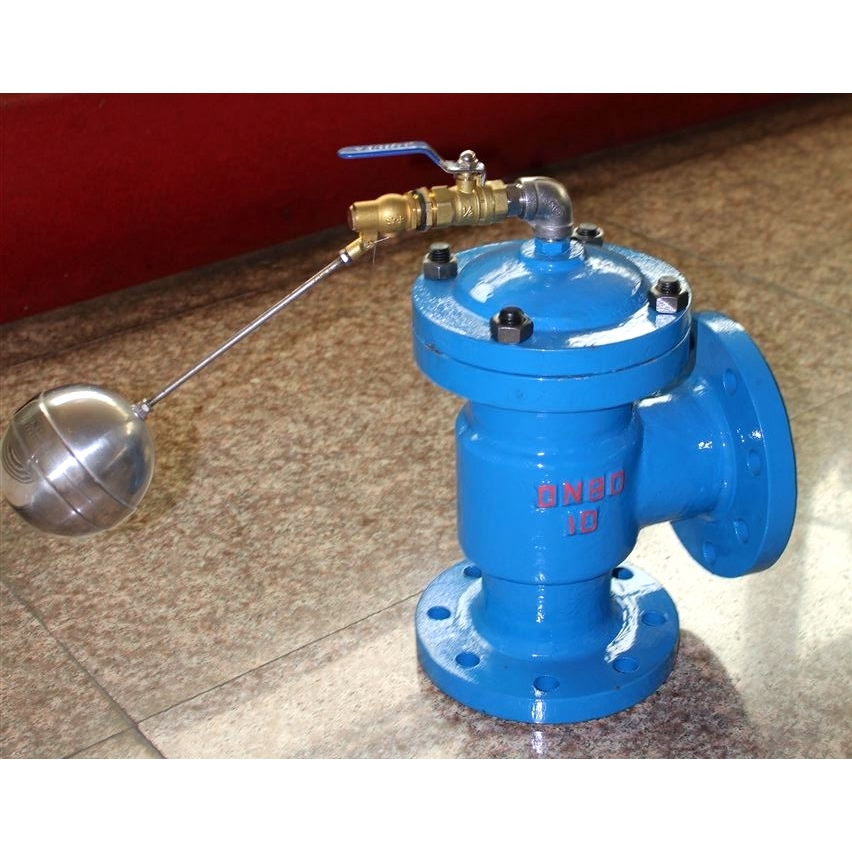

H142X液压水位控制阀

  • 1、产品型号：H142X。
  • 2、公称通径：DN40～DN350。
  • 3、工作压力：1.0MPa～1.6MPa。
  • 4、适用温度：-0ºC～+80ºC。
  • 5、阀体材质：铸铁、铸钢、不锈钢、黄铜。
  • 6、适用介质：水、污水、给排水。
  • 7、结构形式：液压浮球式。
  • 8、连接方式：法兰。
  • 9、功能作用：水位控制。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

H142X液压水位控制阀是一种自动控制水箱、水塔液面水位高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。

作用原理

H142X液压水位控制阀适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

结构特点

1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便。

外形结构图



主要外形尺寸

公称通径（mm） 尺   寸（mm）
L H
40 107 235
50 115 243
65 125 258
80 135 280
100 146 307
125 165 358
150 180 400
200 215 490
250 255 576
300 285 663
350 325 750

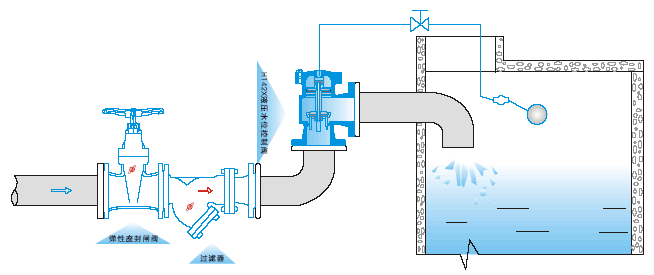

安装示意图
