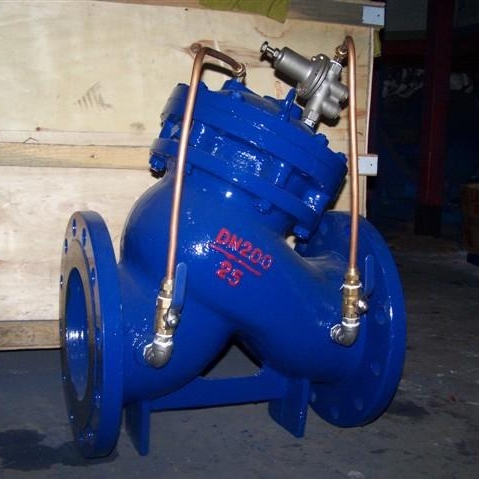

AX742X安全泄压持压阀
更新时间：2024-04-13 10:04:08
AX742X安全泄压持压阀
- 1、产品型号：AX742X。
- 2、公称通径：DN40～DN1600。
- 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水、给排水。
- 7、结构形式：弹簧式。
- 8、连接方式：法兰。
- 9、功能作用：安全泄压持压。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
AX742X安全泄压持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。AX742X安全泄压/持压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。结构特点
1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
工作原理
AX742X安全泄压持压阀当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。AX742X安全泄压持压阀当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。
技术参数
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 调压范围(MPa) | 适用介质 | 介质温度(℃) |
| 1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0-1.6 | ||
| 2.5 | 3.75 | 2.75 | 0-2.5 |
主要零件
| 零件名称 | 零件材料 |
| 阀体阀盖 | WCB |
| 阀座阀盘 | 铜合金/2Cr13 |
| 密封圈 O型圈 | 丁腈橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 缸套活塞(活塞型) | 2Cr13 |
| 膜片(膜片型) | 夹织物丁腈橡胶 |
| 调节阀球阀 | 铜合金 |
| 过滤器 | 不锈钢 |

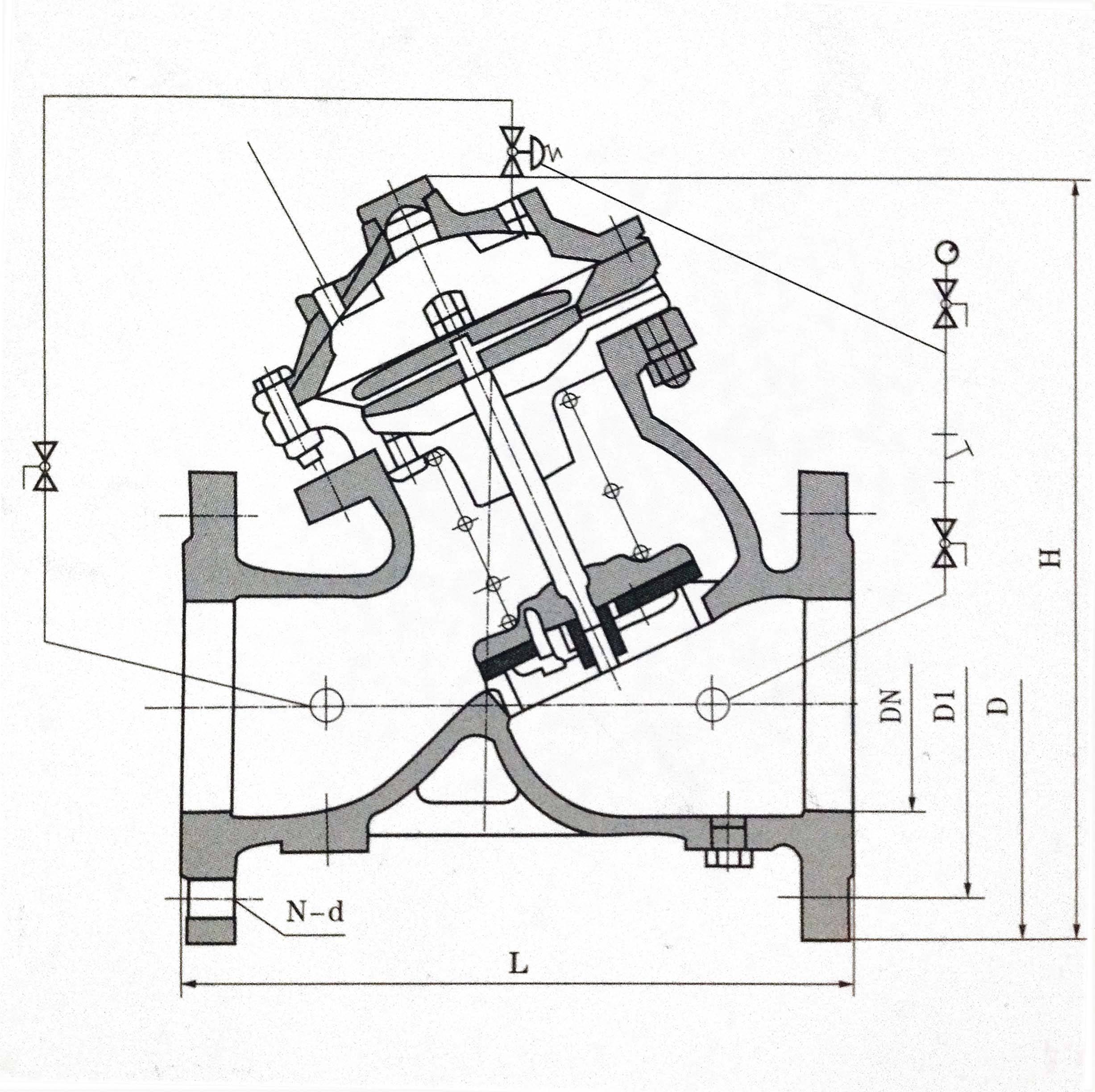

外形结构图
主要外形尺寸
| DN | L | H | n-Φd | ||
| mm | mm | PN1.0 | PN1.6 | PN2.5 | |
| 40 | 240 | 270 | 4-17.5 | 4-17.5 | 4-18 |
| 50 | 240 | 270 | 4-17.5 | 4-17.5 | 4-18 |
| 65 | 270 | 340 | 4-17.5 | 4-17.5 | 8-18 |
| 80 | 300 | 400 | 8-17.5 | 8-17.5 | 8-18 |
| 100 | 350 | 440 | 8-17.5 | 8-17.5 | 8-22 |
| 125 | 400 | 460 | 8-17.5 | 8-17.5 | 8-26 |
| 150 | 480 | 500 | 8-22 | 8-22 | 8-26 |
| 200 | 500 | 640 | 8-22 | 12-22 | 12-26 |
| 250 | 605 | 690 | 12-22 | 12-26 | 12-30 |
| 300 | 700 | 820 | 12-22 | 12-26 | 16-30 |
| 350 | 800 | 950 | 16-22 | 16-26 | 16-33 |
| 400 | 900 | 1400 | 16-26 | 16-30 | 16-36 |
| 450 | 1000 | 1580 | 20-26 | 20-30 | 20-36 |
| 500 | 1100 | 1600 | 20-26 | 20-33 | 20-36 |
| 600 | 1300 | 1815 | 20-30 | 20-36 | 20-39 |
| 700 | 1400 | 2040 | 24-30 | 24-36 | 24-42 |
| 800 | 1500 | 2350 | 24-33 | 24-39 | 24-48 |
| 900 | 1700 | 2606 | 28-33 | 28-39 | 28-48 |
| 1000 | 1900 | 2765 | 28-36 | 28-42 | 28-56 |
| 1200 | 2050 | 2950 | 32-39 | 32-48 | 32-55 |
| 1400 | 2200 | 3180 | 36-42 | 36-48 | 36-60 |
| 1600 | 2400 | 3400 | 40-48 | 40-55 | 40-60 |

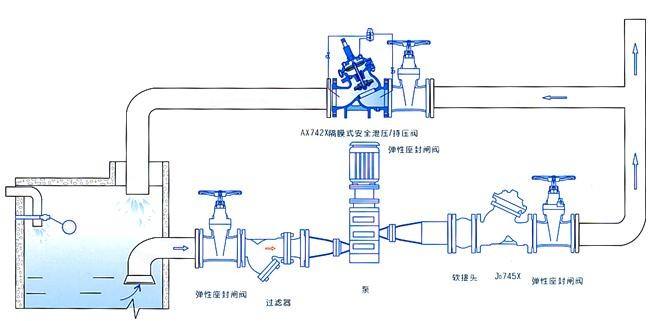

安装示意图
AX742X安全泄压/持压阀一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。AX742X安全泄压/持压阀广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。
