A9H-Q防爆波闸阀

更新时间:2024-04-13 10:04:09

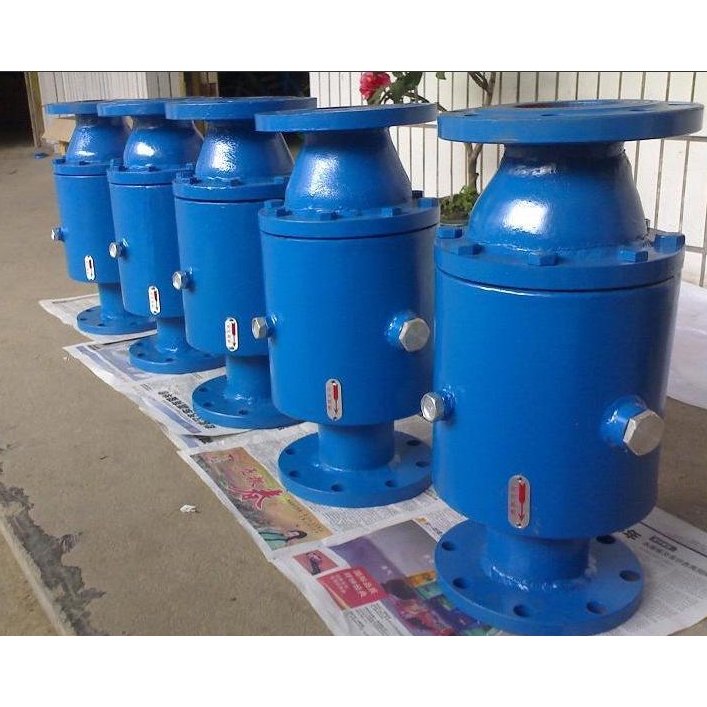

A9H-Q防爆波闸阀

  • 1、产品型号:A9H-Q。
  • 2、公称通径:DN50~DN200。
  • 3、工作压力:1.0MPa~1.6MPa。
  • 4、适用温度:-0ºC~+80ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:水、污水、给排水。
  • 7、结构形式:弹簧式。
  • 8、连接方式:法兰。
  • 9、功能作用:保护和安全的作用。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

A9H-Q防爆波闸阀是依据建设部《人防工程战术技术要求》及《防空地下室设计规程》的技术要求进行研制的。 该产品是一种既能消除水锤冲击波及阻挡水锤冲击波的安全阀。又是人防工程管道防护专用设备,该产品研制成功填补了国内空白。 该阀性能好、安装简便,可适用于六级和五级抗力的人防工程管道防护。该阀已列建设部人防地下室建设标准图籍中,在全国进行应用。

产品用途

A9H-Q防爆波闸阀是安装在人防工程给水,采暖管道上的一种防护设备,平时阀门是开启状态。依靠挡消结合的办法。可阻止冲击波沿管道进入工程内部,从而达到消除破坏性冲击波,起到保护系统设施正常运转和安全防护的目的,保证室内人员设备的安全。

工作原理

A9H-Q防爆波闸阀平时在正常使用的工作压力条件下,弹簧支撑的阀板处于开启位置,可使管道内的介质正常通过,战时通过甭站贮水池或破裂的管道,当有冲击波传入防爆波闸阀时,阀板前的压力突然增加,阀板前后形成强烈的压差。在高压室的作用下,弹簧被压缩,阀板迅速到达关闭位置,把冲击波阻挡在阀板之外,化解了冲击波的破坏力。通过阻挡和化解起到保护和安全的作用。冲击波过后,阀板仍处于开启位置,管道恢复到正常的工作状态。

零部件材料

零件名称 阀体、阀盖 弹簧
材 料 碳钢 不锈钢

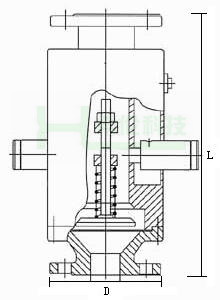

外形结构图



主要外形尺寸

DN 50 65 80 100 125 150 200
L 390 440 440 500 520 535 600
D 160 160 160 220 270 270 375
备注:法兰标准:GB/T l 7241 6 GB/T 9113,试验标准:GB/T l 3927 APl 598。

.安装及维护

1:安装前检查主阀活门是否灵活,连接部件是否松动现象。
2:通经较大的产品安装在地沟时,底部应装承托架。
3:使用期间应经常对阀门进行检查,打开放水孔栓塞,排除存放在消波室里的水。
4:每一至两年应对主阀检查保养一次。清除阀门杂质以及密封面的水垢,以利阀门正常运转。
5:如发现主阀弹簧锈蚀严重时应更换。

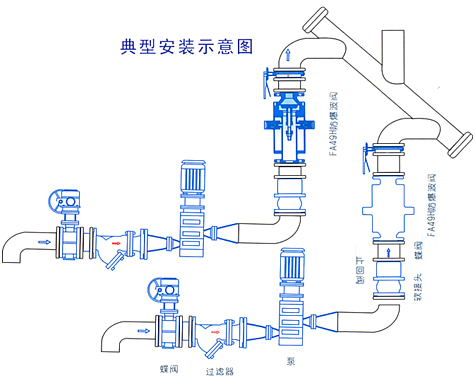

安装示意图
