100D定水位阀
更新时间：2024-04-13 10:04:04

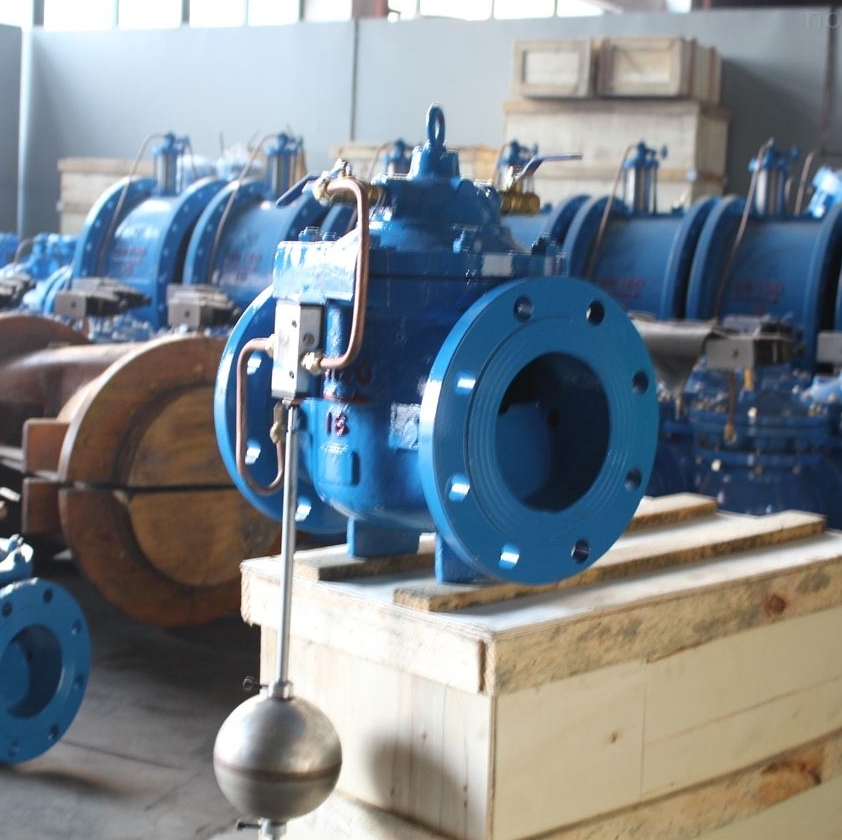

100D定水位阀
- 1、产品型号：100D。
- 2、公称通径：DN20～DN450。
- 3、工作压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水、给排水。
- 7、结构形式：隔膜式。
- 8、连接方式：法兰。
- 9、功能作用：控制水位。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
100D定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水；当液面低于社定位置时水泵自动启动供水。100D定水位阀动作平稳，有效防止开泵水锤和停泵水锤的产生，避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。外形结构图
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |

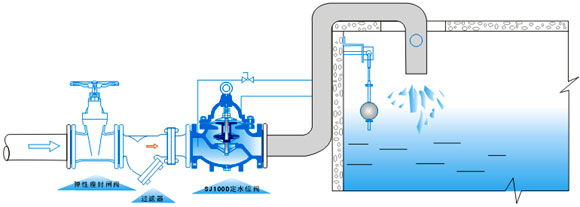

安装示意图
100D定水位阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠。
