100A隔膜式定水位阀
更新时间：2024-04-13 10:04:09

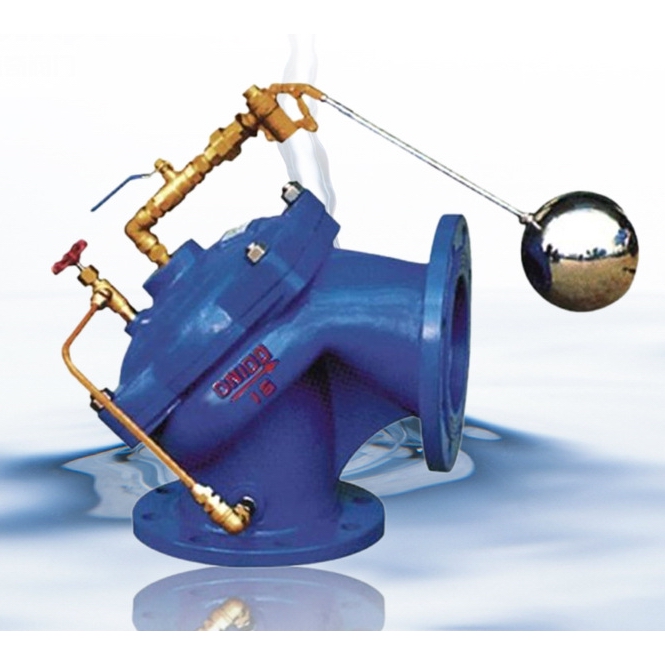

100A隔膜式定水位阀
- 1、产品型号：100A。
- 2、公称通径：DN50～DN300。
- 3、工作压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水、给排水。
- 7、结构形式：隔膜式。
- 8、连接方式：法兰。
- 9、功能作用：水位控制。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明

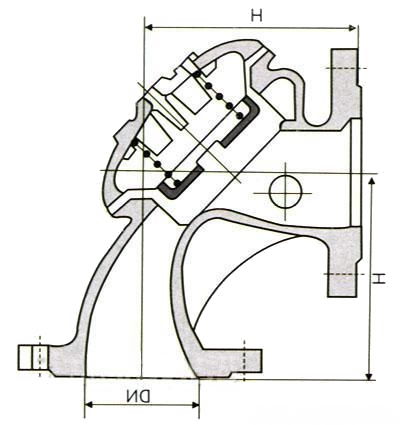

100A隔膜式定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个腔室，当液面达到设定位置时，浮球导阀关闭，上腔压力大于下腔，阀门关闭，即停止供水．当液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启．阀门向池内供水。隔膜式定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠、成本低。浮球可随水池的高度和距离安装。外形结构图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |

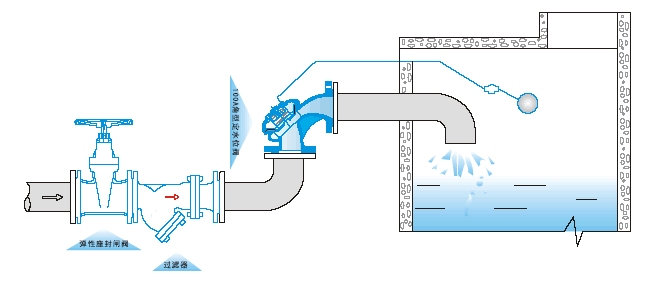

安装示意图
当水池或水箱内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水。当水位上升到控制线时，浮球阀关闭．活塞下移将密封面钓闭，闭门停止供水。
