YQ9000水锤消除器
更新时间：2024-04-13 10:04:13

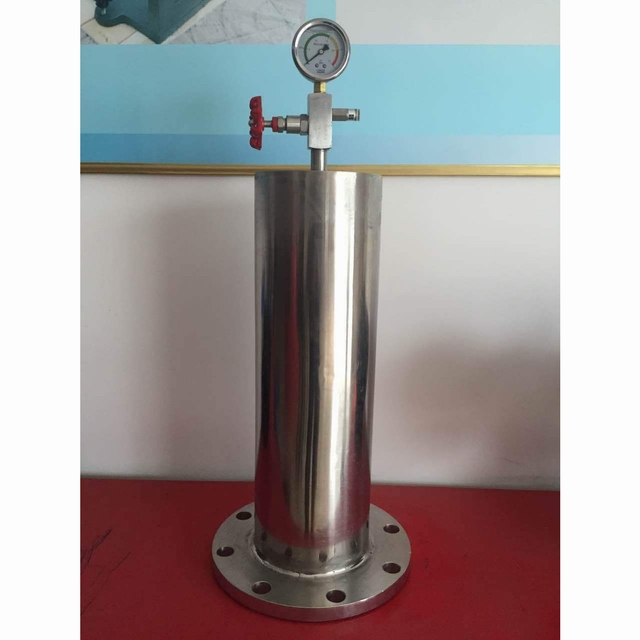

YQ9000水锤消除器
- 1、产品型号：YQ9000。
- 2、公称通径：DN15～DN400。
- 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、清水、海水。
- 7、结构形式：活塞式、气囊式。
- 8、连接方式：法兰。
- 9、功能作用：防水锤。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
YQ9000水锤消除器是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单，选材精良，使用寿命长。工作原理
YQ9000水锤消除器在供水系统中，当水泵发生故障或突然停电等原因。使水流突然停止，并开始倒流时都会产生水锤。液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波。以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。YQ9000水锤消除器和消声止回阀组台使用，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏。性能特点
水锤消除器由外壳、高级合成橡胶弹性内胆及多孔管等组成。适用于工矿、企业、高层建筑、电站等各类给排水系统中。在无需阻止水流的条件下，具有超卓的水击吸收力，有效地吸纳水锤。零部件材料
| 零件名称 | 阀体、阀盖 | 活塞 | 密封圈 |
| 主要材料 | 不锈钢 | 铸铜、不锈钢 | 丁腈橡胶 |

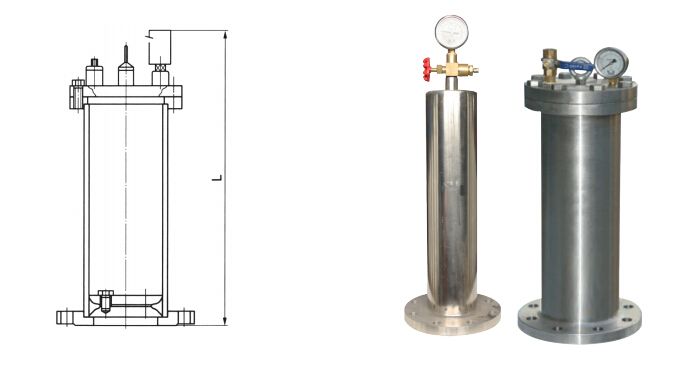

外形结构图
主要外形尺寸1.6MPa
| 公称通径DN |
法兰 直径 D |
螺栓孔 中心圆 D1 |
连接凸 出直径 D2 |
法兰 厚度 b |
总高度 H |
螺孔数 量直径 Z-b |
|
| mm | 英寸 | ||||||
| 15 | 1/2 | 95 | 65 | 45 | 14 | 200 | 4-φ14 |
| 20 | 3/4 | 105 | 75 | 55 | 14 | 300 | 4-φ14 |
| 25 | 1 | 115 | 85 | 65 | 14 | 320 | 4-φ14 |
| 32 | 1 1/4 | 135 | 100 | 78 | 14 | 340 | 4-φ18 |
| 40 | 1 1/2 | 145 | 110 | 85 | 16 | 410 | 4-φ18 |
| 50 | 2 | 160 | 125 | 100 | 16 | 440 | 4-φ18 |
| 65 | 2 1/2 | 180 | 145 | 120 | 18 | 480 | 4-φ18 |
| 80 | 3 | 195 | 160 | 135 | 20 | 510 | 8-φ18 |
| 100 | 4 | 215 | 180 | 155 | 22 | 575 | 8-φ18 |
| 125 | 5 | 245 | 210 | 185 | 22 | 600 | 8-φ18 |
| 150 | 6 | 280 | 240 | 210 | 24 | 645 | 8-φ22 |
| 200 | 8 | 335 | 295 | 265 | 26 | 730 | 12-φ22 |
| 250 | 10 | 405 | 350 | 320 | 28 | 780 | 12-φ26 |
| 300 | 12 | 460 | 410 | 375 | 28 | 800 | 12-φ26 |
| 350 | 14 | 520 | 470 | 475 | 32 | 900 | 16-φ26 |
| 400 | 16 | 580 | 525 | 485 | 35 | 980 | 16-φ30 |
主要外形尺寸2.5MPa
| 公称通径DN |
法兰 直径 D |
螺栓孔 中心圆 D1 |
连接凸 出直径 D2 |
法兰 厚度 b |
总高度 H |
螺孔数 量直径 Z-b |
|
| mm | 英寸 | ||||||
| 15 | 1/2 | 95 | 65 | 45 | 16 | 200 | 4-φ14 |
| 20 | 3/4 | 105 | 75 | 55 | 16 | 320 | 4-φ14 |
| 25 | 1 | 115 | 85 | 65 | 16 | 340 | 4-φ14 |
| 32 | 1 1/4 | 135 | 100 | 78 | 16 | 350 | 4-φ18 |
| 40 | 1 1/2 | 145 | 110 | 85 | 18 | 380 | 4-φ18 |
| 50 | 2 | 160 | 125 | 100 | 20 | 385 | 4-φ18 |
| 65 | 2 1/2 | 180 | 145 | 120 | 22 | 485 | 8-φ18 |
| 80 | 3 | 195 | 160 | 135 | 22 | 520 | 8-φ18 |
| 100 | 4 | 230 | 190 | 160 | 24 | 585 | 8-φ22 |
| 125 | 5 | 270 | 220 | 188 | 24 | 600 | 8-φ26 |
| 150 | 6 | 300 | 250 | 218 | 28 | 645 | 8-φ26 |
| 200 | 8 | 360 | 310 | 278 | 32 | 755 | 12-φ26 |
| 250 | 10 | 425 | 370 | 332 | 34 | 855 | 12-φ30 |
| 300 | 12 | 485 | 430 | 390 | 38 | 955 | 16-φ30 |

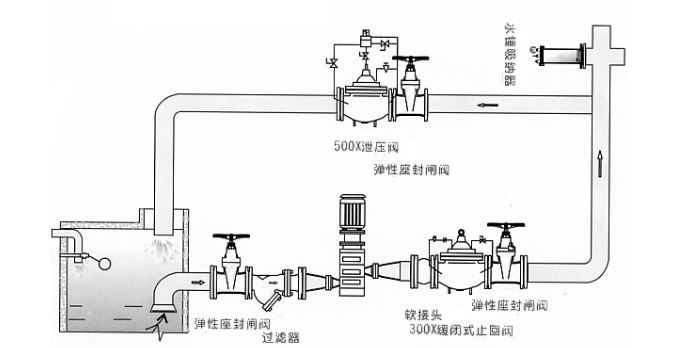

安装示意图
