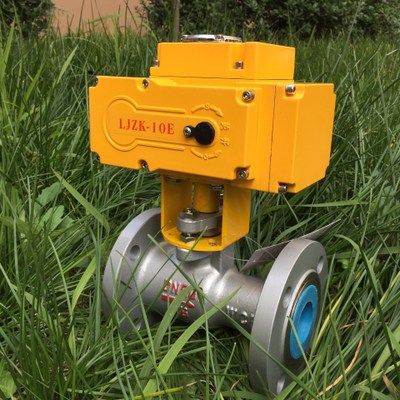

Q941M，Q941PPL电动一体式高温球阀

更新时间：2024-04-13 10:04:55

Q941M，Q941PPL电动一体式高温球阀

1、产品型号：Q941M、Q941PPL。
2、公称通径：DN15～DN100。
3、公称压力：1.6Mpa～2.5MPa。
4、适用温度：-20～350℃～550℃。
5、阀体材质：铸钢、不锈钢。
6、适用介质：水、油、蒸汽、导热油、气及某些腐蚀性液体。
7、结构形式：球形。
8、连接方式：法兰。
9、驱动方式：手动、蜗轮、电动、气动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q941M，Q941PPL电动一体式高温球阀是采用新型密封材料为阀座，经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，电动一体式高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度： ≤350℃，电动一体式高温球阀是由本公司自主研发设计。电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。

产品特点

（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

性能参数

型号	公称压力（MPa）	强度试验压力（MPa）	密封试验压（MPa）	适用温度（℃）	适用介质
Q941M/H/PPL-16C	1.6	2.4	1.8	-28～+300 （M/F）	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q941M/H/PPL -16C	2.5	3.8	2.8	-28～+350 （PPN）	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

主要零部件材料

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	（M/F）高强度耐磨碳结石墨≤300℃ （PPN）对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

技术参数和性能

GT系列气动执行机构技术参数		阀体参数
类型	电动执行器采用一体化设计	公称通径	DN15～200mm
电源	110V、220V、380V	公称压力	PN1.6、2.5MPa
防护等级	IP65、IP66、IP67、IP68	阀轴材质	碳素钢、不锈钢
防护等级	IP65、IP66、IP67、IP68	阀体材质	球墨铸铁、碳素钢、304/316L不锈钢
动作范围	0～90°±5°	球体材质	304/316/316L不锈钢
防爆等级	CT4、CT5、CT6	温度	M≤300℃、PPL≤350℃
控制信号	4～20mADC或1～5VDC	适用介质	水、蒸汽、油品、酸碱等
手轮机构	转动手轮机构，可实现手动开、关阀。	阀座密封	高强度耐磨碳结石墨（M）、PPL 、F46、PTFE等

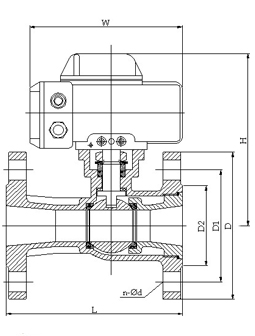

外形结构图

主要外形尺寸

公称通径DN	L	W	L1	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	-W	-A
15	130	119	110	256	95	65	15W	0.2A
20	150	155	132	260	105	75	15W	0.2A
25	160	155	132	266	115	86	15W	0.2A
32	180	155	132	270	136	100	15W	0.2A
40	200	208	165	312	146	110	25W	0.5A
50	230	208	165	325	160	125	25W	0.5A
65	290	208	165	336	180	145	25W	0.5A
80	310	256	211	365	195	160	50W	0.8A
100	350	256	211	400	215/230	180/190	90W	1.0A
125	400	256	211	420	245/270	210/220	90W	1.0A
150	480	288	235	440	280/300	240/250	120W	1.2A
200	600	288	235	470	335/360	295/310	150W	1.2A

结构特点及作用原理

该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

注意事项

1、请接对电源相序，以免阀门或执行器损坏。
2、通电时禁止手动操作。
3、户外使用时给电动执行器外加防护盖子，防止老化。
4、开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5、请不要安装在易爆气体周围，如需防爆订货时请说明。
6、输入电压和配线接点是否正确。
7、禁止超负荷使用电动执行器。
