Q42H，Q42F三通Y型球阀
更新时间：2024-04-13 10:04:00

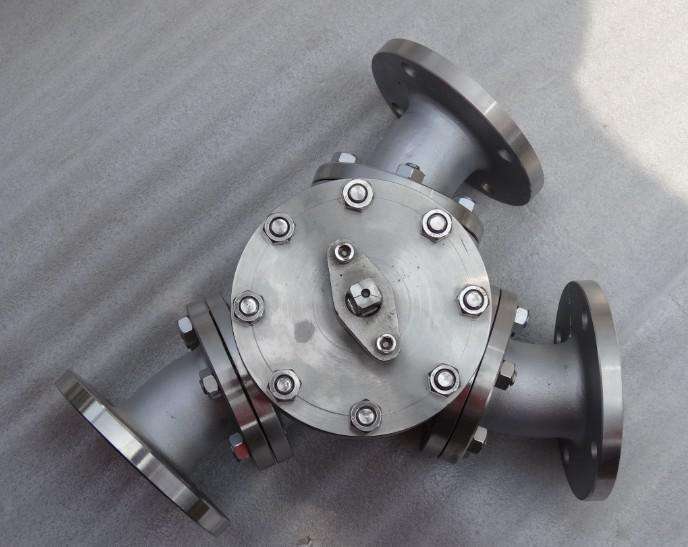

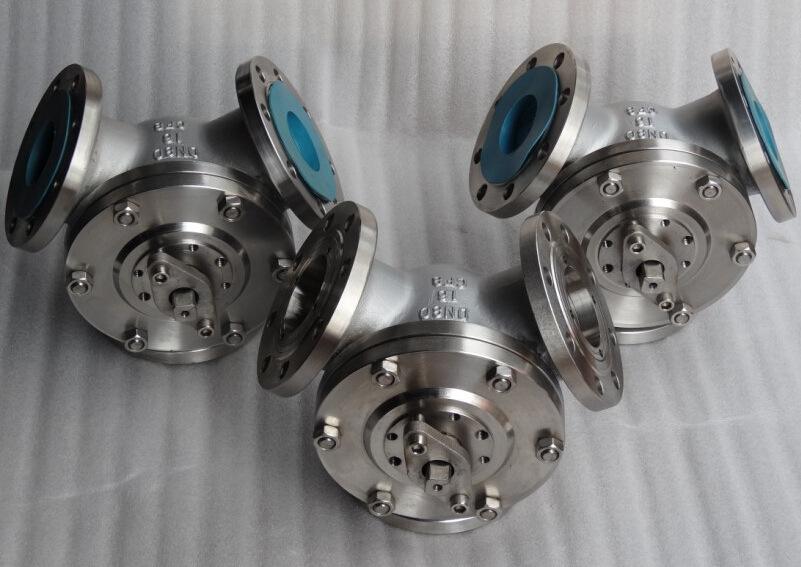

Q42H，Q42F三通Y型球阀
- 1、产品型号：Q42H，Q42F。
- 2、公称通径：DN50～DN300。
- 3、公称压力：1.6Mpa～6.4Mpa。
- 4、适用温度：-29～180ºC～550ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、油、气体、液体、钢珠、胶球。
- 7、结构形式：球形。
- 8、连接方式：法兰。
- 9、驱动方式：手动、电动、气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
说明
Q42H，Q42F三通Y型球阀 (120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。阀体
公称通径：DN50-DN250阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度
阀内组件
阀座密封：PTFE：-30℃～180℃PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等
性能
1、流道形成120度切换，流道平坦、阻力小、流通能力强2、介质无滞留
3、软密封最高温度250度
4、硬密封最高425度
5、泄漏量：零泄漏
6、回差：±2.5%
设计制造标准
设计制造：GB/T12238-2008连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008

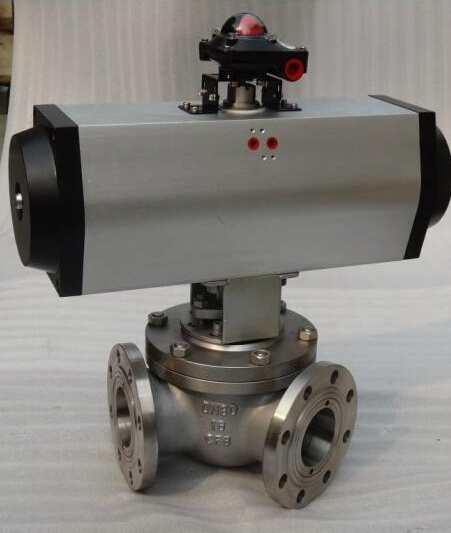

气动执行器
双作用：通气开、通气关，气源故障保持当前位置单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
电动执行器
开关型：反馈信号：无源触点信号\4-20mA\电阻信号调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压： AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4

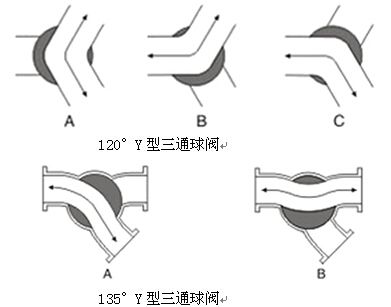

Y型三通球阀流向图

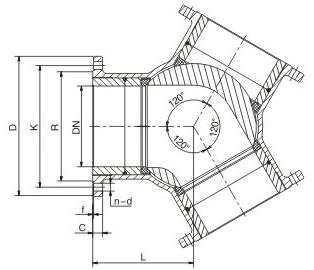

120度Y型三通球阀结构图
120度Y型三通球阀主要外形尺寸
| DN | L | D | K | R | C | f | n-d |
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |

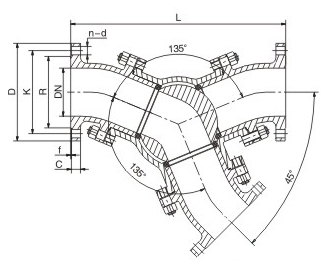

135度Y型三通球阀结构图
135度Y型三通球阀主要外形尺寸
| DN | L | D | K | R | C | f | n-d |
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |

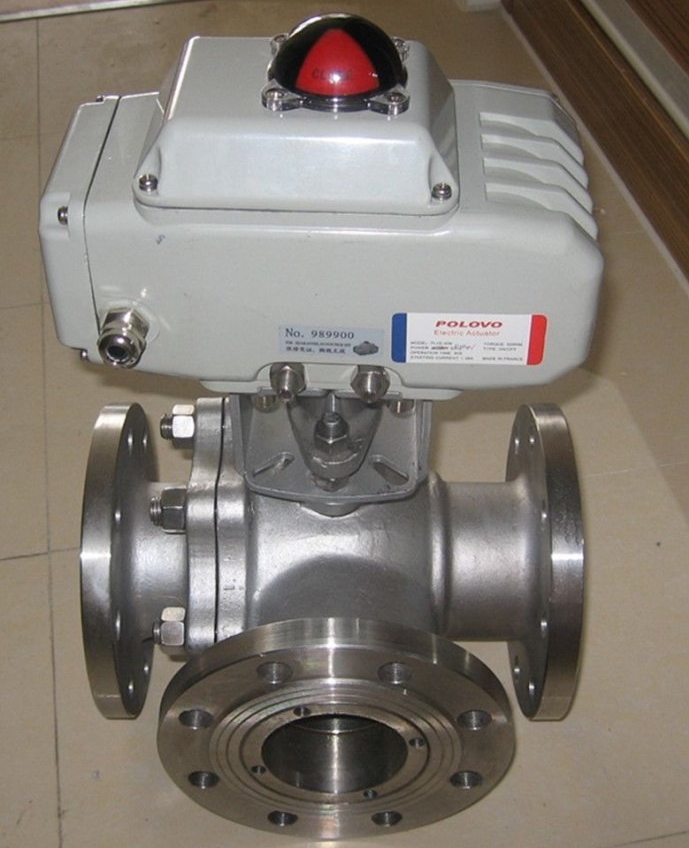

上一篇：Q944F,Q945F电动三通球阀 下一篇：没有了
