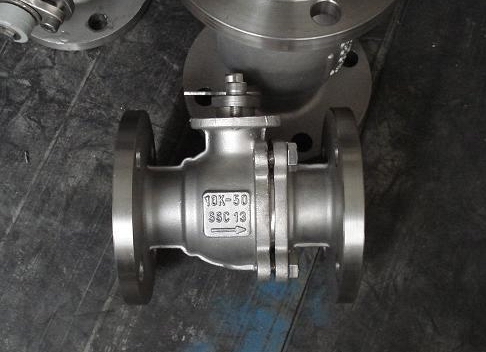

Q41F日标法兰球阀

  • 1、产品型号：Q41F。
  • 2、公称通径：DN15～DN250。
  • 3、公称压力：10K-20K。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、蒸汽、燃气、气体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q41F日标法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

产品标准

设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

试验压力

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa MPa MPa MPa
公称压力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0

主要零件材料

名称 材料
阀体
阀盖		 A216WCB A352 LCB A217 WC6 A217 WC9 A217C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球体 A182 F6 A182 F304
阀杆 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8

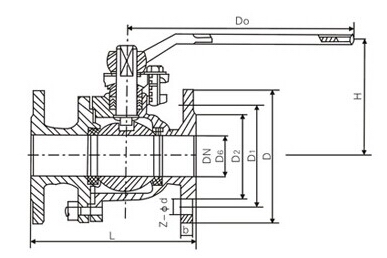

外形结构图

1

日标10K主要连接尺寸

型号 规格 (mm) 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K 1/2″ 15 108 95 70 52 12 4-Φ15 68 115
3/4″ 20 117 100 75 58 14 4-Φ15 75 130
1″ 25 127 125 90 70 14 4-Φ19 85 150
11/4″ 32 140 135 100 80 16 4-Φ19 96 190
11/2″ 40 165 140 105 85 16 4-Φ19 107 230
2″ 50 178 155 120 100 16 4-Φ19 118 240
21/2″ 65 190 175 140 120 18 4-Φ19 145 280
3″ 80 203 185 150 130 18 8-Φ19 160 310
4″ 100 229 210 175 155 18 8-Φ19 185 330
5″ 125 356 250 210 185 20 8-Φ23 230 600
6″ 150 394 280 240 215 22 8-Φ23 260 800
8″ 200 457 330 290 265 22 12-Φ23 310 1000
10″ 250 533 400 355 325 24 12-Φ25 350 1200

日标20K主要连接尺寸

型号 规格(mm) 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K 1/2″ 15 140 95 70 52 14 4-Φ15 72 115
3/4″ 20 152 100 75 58 16 4-Φ15 75 130
1″ 25 165 125 90 70 16 4-Φ19 85 150
11/4″ 32 178 135 100 80 18 4-Φ19 95 190
11/2″ 40 190 140 105 85 18 4-Φ19 110 230
2″ 50 216 155 120 100 22 8-Φ19 120 240
21/2″ 65 241 175 140 120 24 4-Φ19 150 280
3″ 80 283 200 160 135 26 8-Φ23 165 310
4″ 100 305 225 185 160 28 8-Φ23 190 330
5″ 125 381 270 225 195 30 8-Φ25 240 600
6″ 150 403 305 260 230 32 12-Φ25 270 800
8″ 200 502 350 305 275 34 12-Φ25 315 1000
10″ 250 568 430 380 345 34 12-Φ27 380 1200
