KQ41F抗硫球阀

更新时间：2024-04-13 10:04:43

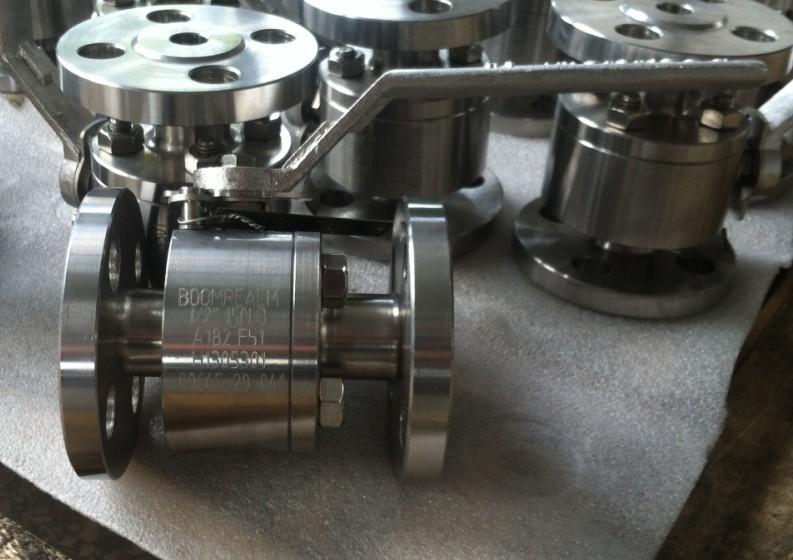

KQ41F抗硫球阀

  • 1、产品型号：KQ41F。
  • 2、公称通径：DN15～DN600。
  • 3、公称压力：1.6Mpa～32.0Mpa。
  • 4、适用温度：-20～180℃。
  • 5、阀体材质：不锈钢304、316、316L。
  • 6、适用介质：水、油、燃气、硫酸、硫化、气体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰、螺纹、焊接。
  • 9、特殊功能：防火、防静电。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

KQ41F抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。

产品特点

KQ41F抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃

主要性能及规范

公称压力
PN(MPa)		 试验压力(MPa) 压力级 试验压力(MPa)
壳体 高压液密封 低压气密封 壳体 高压液密封 低压气密封
2.5 3.75 2.75 0.6 CLASS150 2.94 2.16 0.6
4.0 6.0 4.4 CLASS300 7.76 5.62
6.4 9.6 7 CLASS600 15.3 11.23
10.0 15 11 CLASS900 23 16.85

型号、零件材料及主要参数

主要型号 零件名称 材质
碳钢 低温钢 不锈钢
OQK4 1/7E
OQK34 1/7E
OQK64 1/7E
OQK94 1/7E		 阀体 A105 A350LF2 A182 F316
球体 A105+镀镍 A350LF2 A182 F316
阀杆、固定轴 45/40cr+镀镍 42CrMo+镀镍 A182 F316
阀座 A105+镀镍 A350LF2+镀镍 A182 F316
密封圈 增强聚四氟乙烯 对位聚苯
O型圈 氟橡胶
垫片、填料 柔性石墨 V型聚四氟乙烯
轴套 SF自润滑轴承
螺栓 A193 B7M A193 B7M 316
螺母 A194 2HM A194 7M 316
应
用
规
范		 结构长度按 GB12221-89 ANSI B16.10
法兰尺寸按 JB79-59 GB9113 HG20592-97 ANSI B16.5
焊接标准按 GB12221-89 ANSI B16.25
检验试验按 GB/T13927 JB/T9092-99 API598
防火试验按 API 607 BS6755 II
