Q21F广式外螺纹球阀

更新时间：2024-04-13 10:04:47

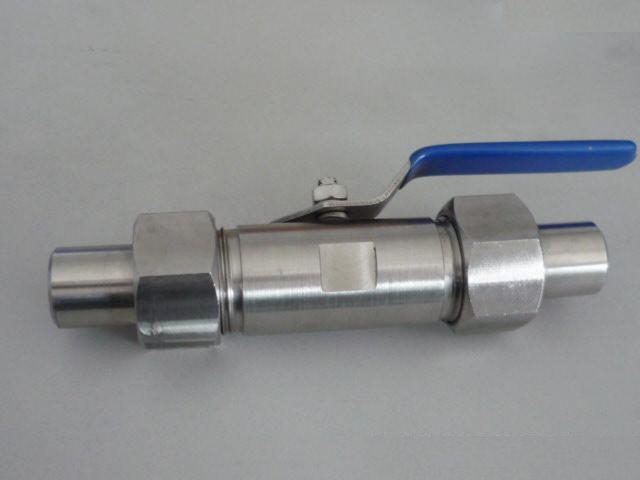

Q21F广式外螺纹球阀

  • 1、产品型号：Q21F。
  • 2、公称通径：DN15～DN100。
  • 3、公称压力：1.6Mpa～4.0Mpa。
  • 4、适用温度：≤150ºC。
  • 5、阀体材质：碳钢、WCB、铸钢、不锈钢。
  • 6、适用介质：食品、水、油、气体、液体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰、内螺纹、外螺纹、焊接。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q21F广式外螺纹球阀启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断，结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭。

主要零件材料

适用介质 阀体 球阀球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304		 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

外形结构图



主要外形尺寸

公称直径 尺寸（mm）
d L L1 M Lo Q61对焊接头总长
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2 150 235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 150 291
