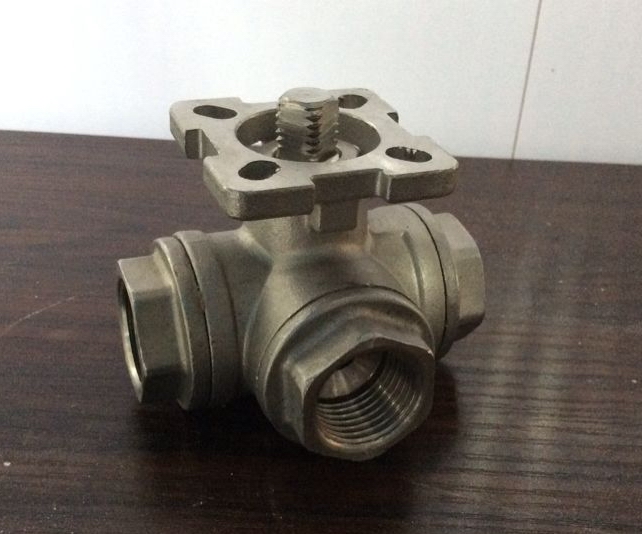

高平台三通球阀

  • 1、产品型号：Q14F、Q15F。
  • 2、公称通径：DN15～DN50。
  • 3、公称压力：1.6Mpa～6.4Mpa。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油、气体、液体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰、内螺纹。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q14F，Q15F高平台三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

产品特征

公称压力 2.5MPa
适用稳定范围 -20～232℃～350℃
螺纹类型 G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺纹连接三通不锈钢球阀适用介质 水、油、气及某些腐蚀性液体（W。O。G）

部件材料

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 球 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

外形结构图

选型示意图

（Q14F）L型高平台三通球阀主要尺寸

SIZE d L H D1 B W1 W2 h 重量WT（g）
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

（Q15F）T型高平台三通球阀主要尺寸

SIZE d L H D1 B F G W1 W2 h 重量WT（g）
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650
